一份一类高层商业综合办公楼电气CAD施工图纸(配电负荷表裙楼99.9米)(火灾自动报警)

[复制链接]

0

主题

0

帖子

1462

积分

超级版主

Rank: 8Rank: 8

积分
1462
发表于 2020-2-17 13:53:53 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:办公,商业
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:62784平方米
  • 建筑地上层数:29层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:51张
  • 设计年代:近代
  • 地下室用途:人防,车库,设备用房
  • 节点大样:其它
  • 负荷等级:二级
  • 防雷等级:第二类
  • 火灾保护分级:一级
  • 有线广播:火灾应急
  • 接地方式:TN-S
  • 项目所在地:河南
  • 强电设计:供配电系统,低压配电,电气照明,建筑物防雷,接地安全,电气控制,其它
  • 弱电设计: 火灾自动报警系统 ,视频监控系统,出入口控制系统,停车场管理系统,综合布线系统,信息网络系统,其它

附件详情

  • 1、电气设计说明
  • 2、低压配电负荷计算表
  • 3、制冷站0.4KV配电系统图
  • 4、商业低压配电干线系统图
  • 5、主楼低压配电干线系统图
  • 6、地下层低压配电干线系统图
  • 7、配电箱系统图
  • 8、火灾自动报警、消防联动控制系统图
  • 9、地下层设备安装标高示意图
  • 10、智能化停车场管理系统图
  • 11、综合布线系统图
  • 12、闭路监控系统图
  • 13、门禁系统图
  • 14、动力平面图
  • 15、照明平面图
  • 16、 弱电平面图
  • 17、消防干线、弱电及消防广播平面
  • 18、航空障碍灯平面
  • 19、火灾自动报警平面
  • 20、弱电平面图
  • 21、基础接地平面图
  • 22、屋顶 防雷平面图

附件详情

该附件是[河南]一类高层商业综合办公楼全套电气施工图纸(配电负荷表裙楼99.9米),总共51张。
该项目为一类高层建筑,框架结构,地下共2层、地上共29层。地下一层为设备房和汽车库,地下二层为平战结合人防工事(平时为汽车库和设备房),1~6层为商业裙楼,7~29层为出租办公楼。总建筑面积约62784平方米,建筑主体高度99.90米。变配电站设置在地下一层;监控中心设置在一层,为消防控制室、闭路监控室的合用机房。
电气设计包含: 变配电站的设计接口、人防设计接口、二次装修设计接口、弱电智能化深化设计接口、0.4KV配电系统、照明和动力配电及控制系统、接地和等电位联结系统、建筑物和设备防雷系统、火灾自动报警及消防联动控制系统、公共广播系统、电气节能设计等。

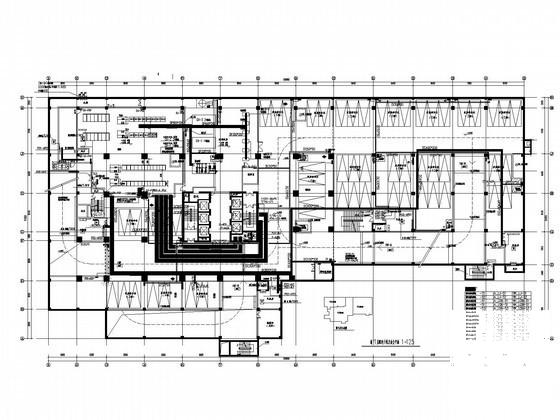

地下二层照明平面图

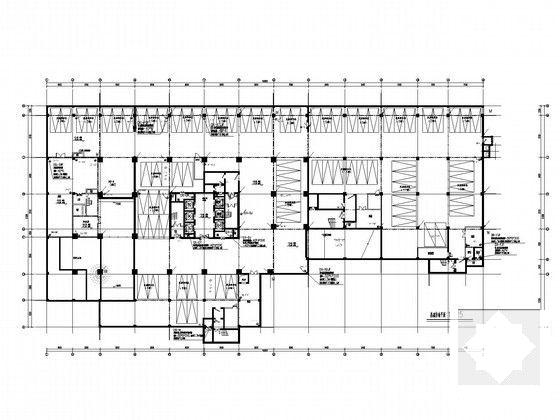

消防干线、弱电及消防广播平面

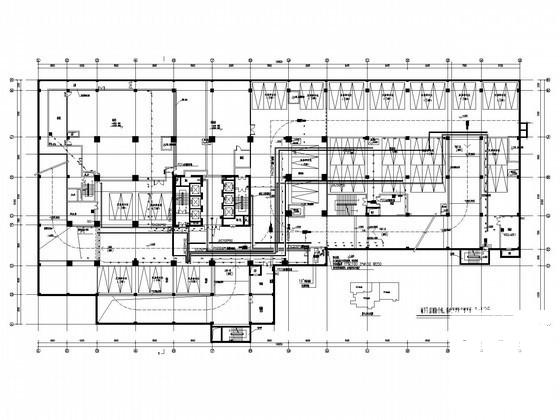

火灾自动报警平面图

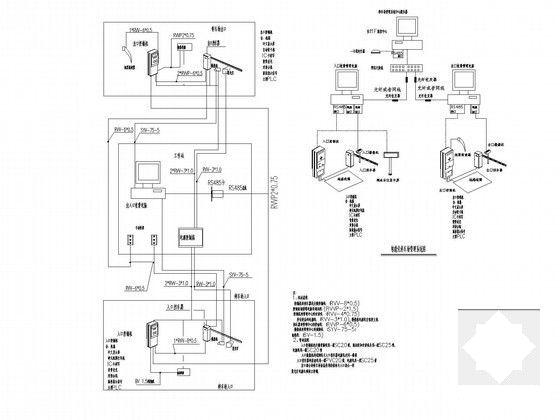

智能化停车场管理系统图

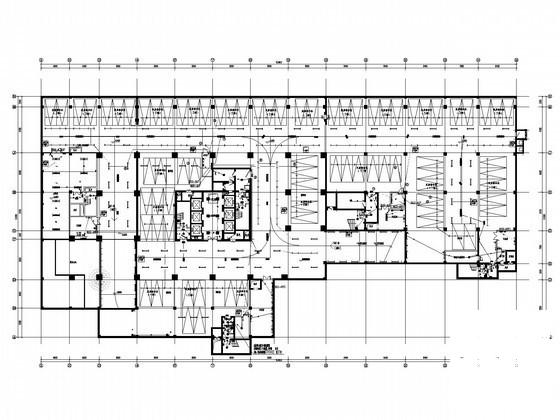

基础接地平面图

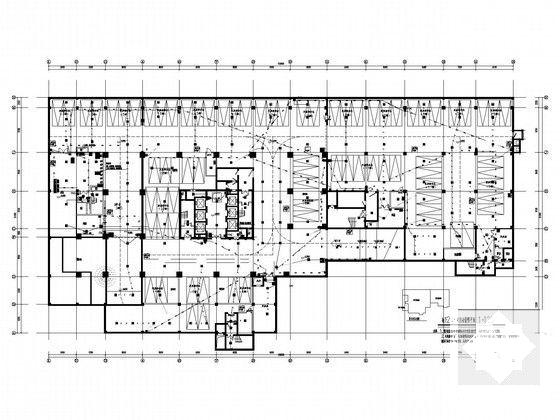

天面防雷及航空障碍灯平面

商业低压配电干线系统图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
第 6 张图
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-17 13:53:53上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在商业建筑专区发帖交流相关知识。

附件2099v11edecfsd11ccss12dccs.rar

3.77 MB

下载  售价: 100 积分    赚积分
