一类高层商住楼电气CAD施工图纸

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅,商业
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：24573.27平方米
• 建筑地上层数：18层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：31张
• 设计年代：近代
• 地下室用途：设备用房,其它
• 节点大样：等电位联结,其它
• 负荷等级：三级
• 防雷等级：第三类
• 火灾保护分级：一级
• 安全防范：二级
• 有线广播：火灾应急
• 接地方式：TN-C-S
• 项目所在地：河南
• 强电设计：供配电系统,应急电源,低压配电,电气照明,建筑物防雷,接地安全,继电保护,电气控制,其它
• 弱电设计：视频监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统,呼应信号及信息显示

附件详情

• 1、电气设计说明
• 2、配电竖向系统图
• 3、配电箱系统图
• 4、弱电系统图
• 5、视频安防监控系统图
• 6、有线电视系统图
• 7、井道照明示意图
• 8、电井布置详图
• 9、等电位联结示意图
• 10、配电平面图
• 11、 照明平面图
• 12、 弱电平面图
• 13、消防平面图
• 14、基础接地平面图
• 15、屋顶 防雷平面图

附件详情

该附件是[河南]一类高层商住楼全套电气施工图纸，总共31张。
该建筑地下两层，地上一~二层为商业，三层局部为商业；三至十八层为住宅.建筑高度为57.15米，建筑面积为24573.27平方米。地下室为储藏室和设备用房，建筑结构类型为剪力墙结构。本建筑为一类高层商住楼。
图纸设计包含：供配电设计、照明配电系统、有线电视系统、电话系统、网络系统、访客对讲系统、防雷接地系统、火灾自动报警及联动系统等。

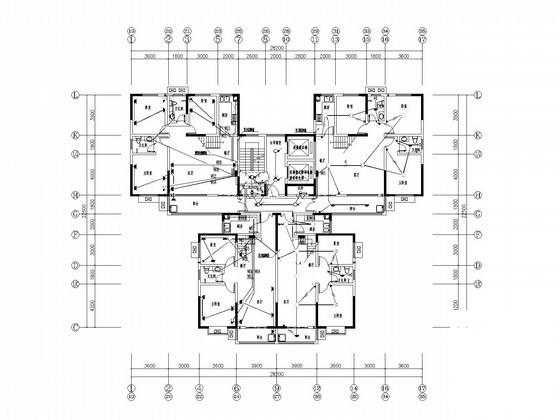

照明平面图

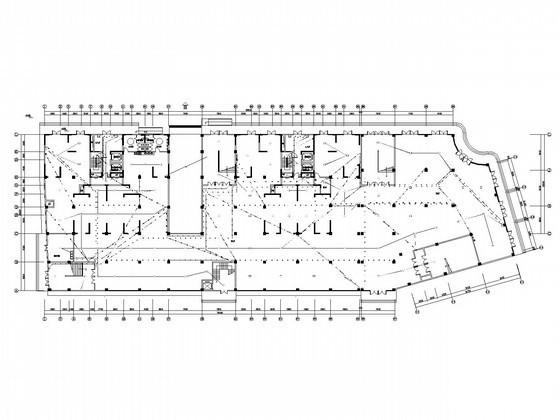

一层消防平面图

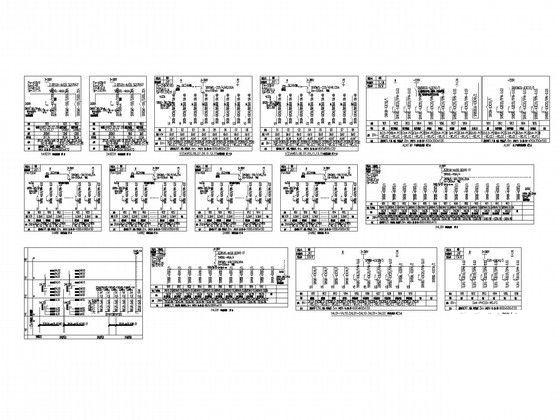

配电系统图

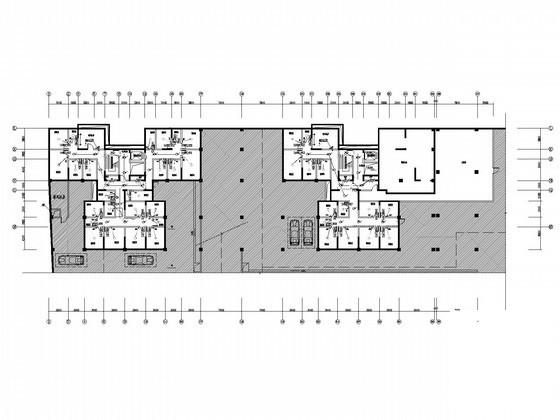

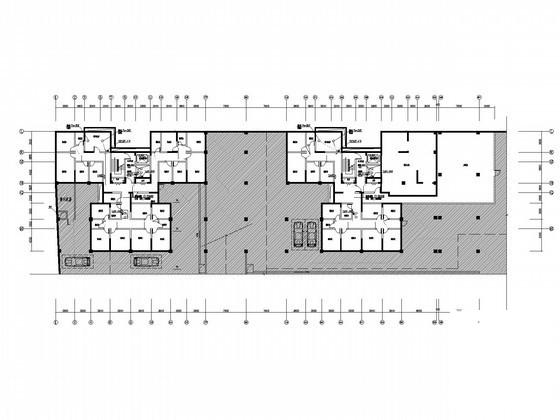

地下二层照明平面图
