28层一类商住楼给排水CAD施工图纸.dwg

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 地下一层，平时汽车库，战时人防；地上26层，其中1~3层为商场其余楼层为普通住宅。该项目设计内容包含室内生活给水、排水、雨水、消火栓、自动喷淋系统。三．生活给水系统：1．该项目水源为市政供水，加压部分供水方式为工频泵组加高位水箱管网叠压供水。2．该项目最高日用水量为192.08m|/d；最大小时用水量20.14m|/h。3．给水系统分区：分四个区；a．三层及三层以下为低区，由市政管网直接供水；b．四层至十层为中?区,由屋顶水箱经减压后供水;c．十一层至十七层为中?区,由屋顶水箱经减压后供水;d. 十八层至二十六层的跃层为高区,屋顶水箱直接供水。生活给水泵集中设置在地下室。四．生活排水系统：1．该项目污、废水采用合流制。厨卫污废水重力自流排入室外污水管，经化粪池处理后，排入市政污水管网。2．空调冷凝水及阳台有组织排水经管道收集后,排至散水。3．地下室集水坑排水经提升排入室外雨水管网。五．雨水排水系统：1．屋面雨水采用87型雨水斗。2．屋面雨水经雨水斗和室内雨水管排至室外散水。六．消火栓给水系统：1．该项目室外消火栓用水量为30L/S，室内消火栓用水量为40L/S，每根竖管最小流量为15L/S，每只水枪最小流量为5L/S。火灾延续时间为2小时。2．该项目室内消防给水采用临时高压给水系统，室内消防管网由储水池、水泵、屋顶消防水箱联合供水。储水池（V=381.6m|）、水泵房集中设于地下室内；屋顶设消防水箱,3．室内二十层及二十层以下设减压稳压消火栓，栓口压力为0.3MPa。4．消火栓泵控制：火灾时，按动任一消火栓处启泵按钮或消防中心、水泵房处启泵按钮4．消火栓泵控制：火灾时，按动任一消火栓处启泵按钮或消防中心、水泵房处启泵按钮均可启动该泵并报警。泵启动后，反馈信号至消火栓处和消防控制中心。

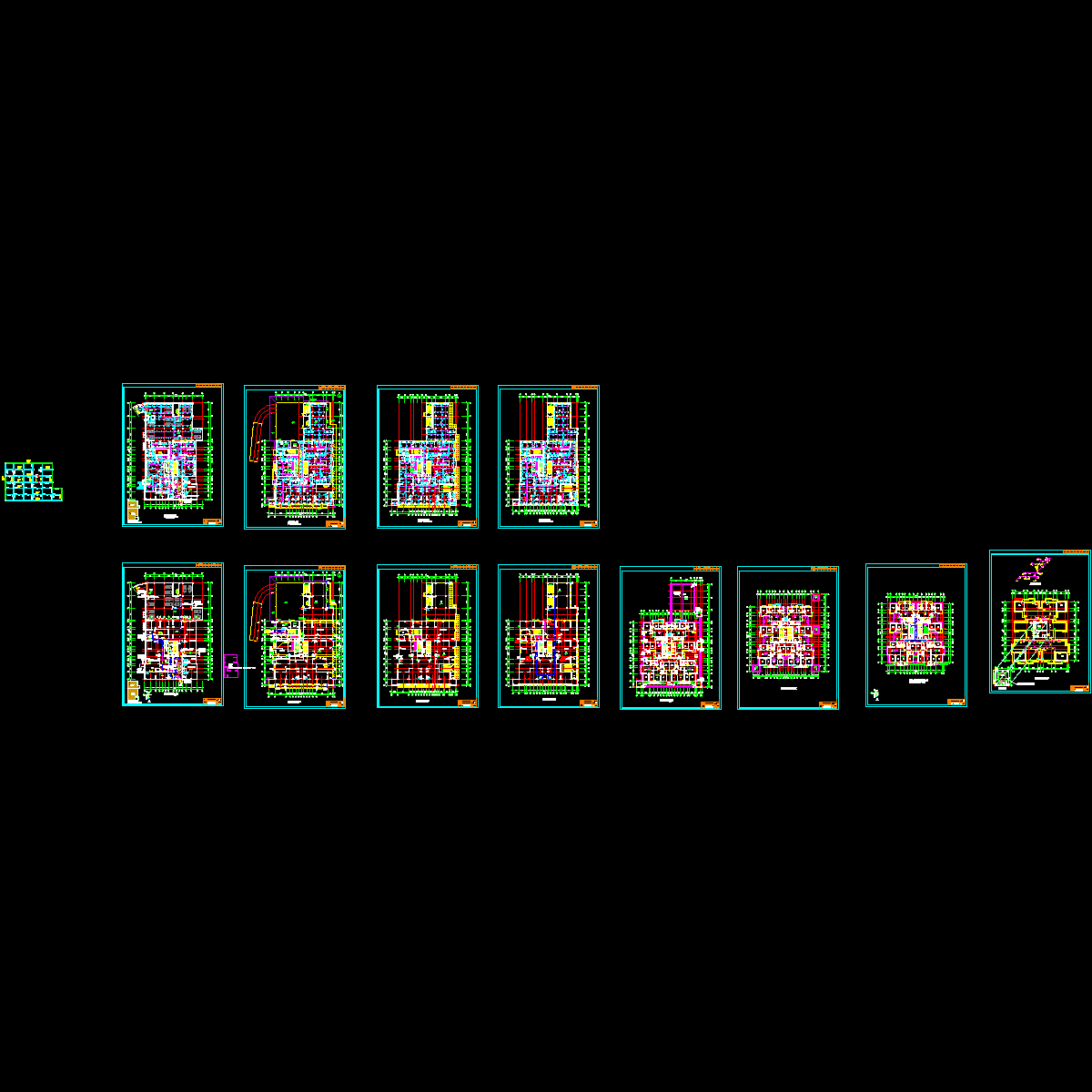

某一类商住楼给排水施工图pm.dwg

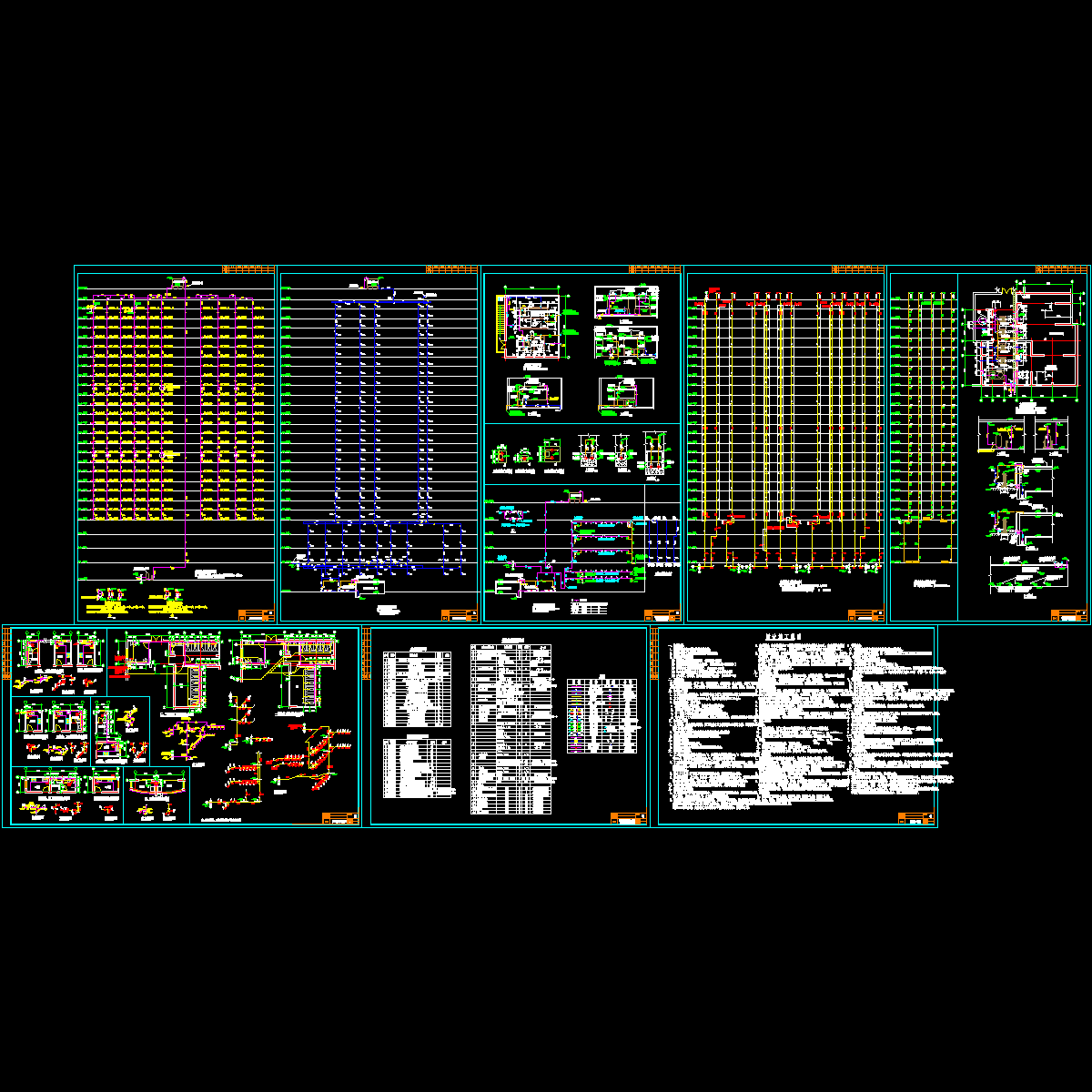

某一类商住楼给排水施工图xt.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
