商住楼给排水施工CAD图纸
- 建筑类别：住宅
- 设计阶段：施工图设计
- 供水方式：市政供水, 变频供水设备
- 供水分区：三区
- 污废水排水体制：合流
- 设计内容：给排水, 直饮水, 消火栓, 自动喷水, 灭火器
- 地下室用途：仓储
附件详情
一、工程概述该项目为承德市棚户区改造某回迁户A座，整个建筑为地上二十六层，一、二层为商业服务网点，地下室为非燃品储藏。建筑高度为77.90m；总建筑面积为16685m。
二、设计范围:本建筑内给水、排水、雨水、消防及采暖设计。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

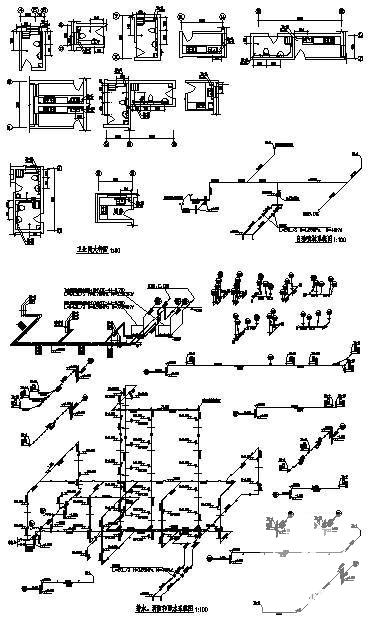

商住楼给排水图纸 - 1 -

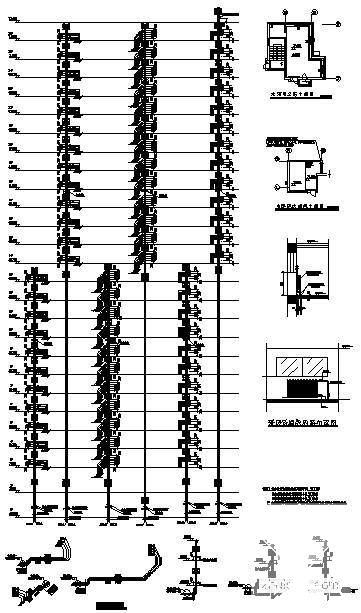

商住楼给排水图纸 - 2 -

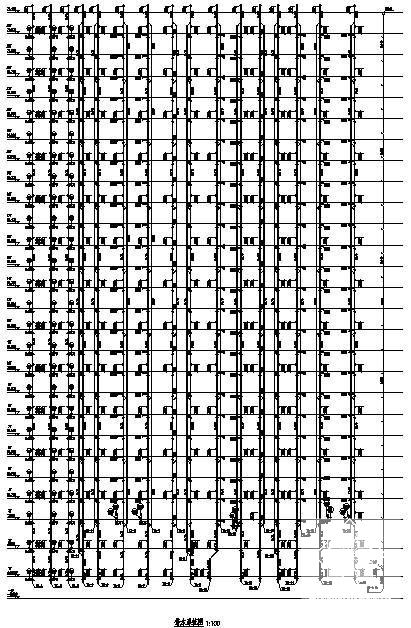

商住楼给排水图纸 - 3 -

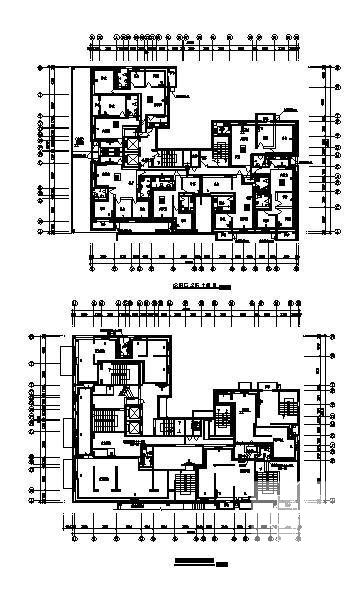

商住楼给排水图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
