一份32层商住楼给排水消防CAD施工图纸

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,商业
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：32层
• 图纸设计深度：施工图
• 参考图纸：16张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水分区：四区
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：20
• 大样节点：卫生间
• 项目所在地：河南

附件详情

• 施工图设计总说明
• 设备及主要材料表
• 给排水平面图
• 自动喷淋平面图
• 卫生间给排水系统图
• 给排水支管系统图
• 消火栓系统原理图
• 自动喷水系统原理图
• 给水系统原理图
• 排水干管原理图
• 雨水系统原理图
• 冷凝水系统原理图

附件详情

该项目为住宅小区，建筑高度99米，耐火等级为一级，地上32层为一类高层住宅楼，一层、二层为商业服务网点，该项目设计内容包括室内生活给水系统，生活污水系统，消防给水系统，自动喷淋系统，灭火器配置。
，共16张。

排水系统图

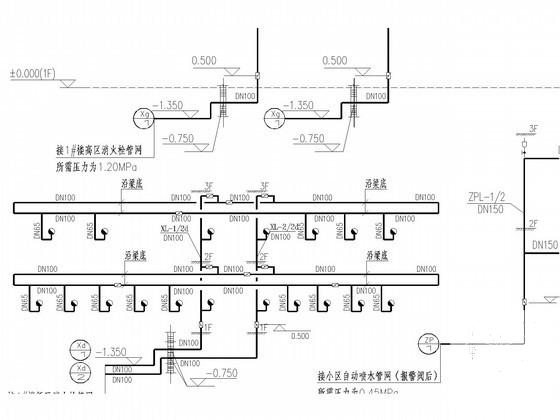

消火栓系统图

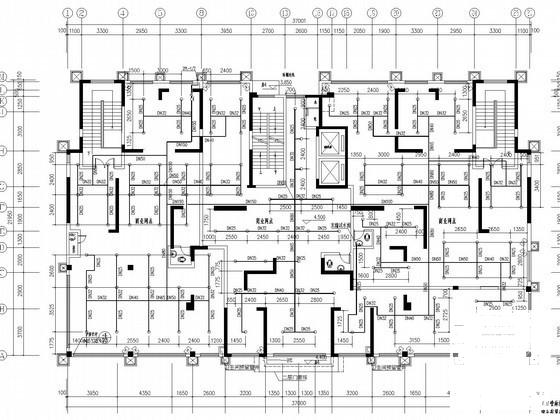

自喷平面图

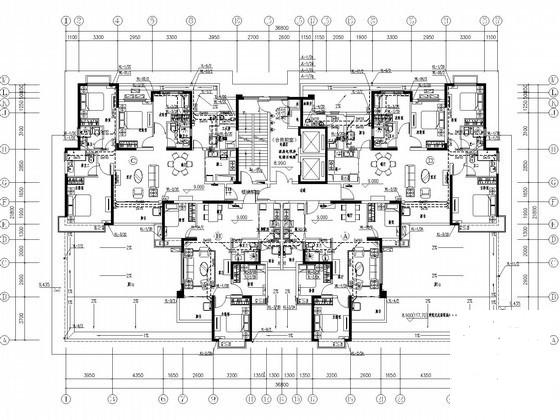

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
