一份2栋33层商住楼给排水CAD施工图纸

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅,商业
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：33层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：27张
• 设计年代：近代
• 地下室用途：车库,设备用房
• 生活供水设计：生活给水系统
• 生产供水设计：循环冷却水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室内消火栓系统,喷淋系统,灭火器配置系统
• 供水设备：高位水箱,水泵站,气压水罐,稳压泵,水池,水塔
• 供水方式：市政供水,变频供水,分区供水,高位水箱供水
• 供水分区：四区
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 大样节点：厨房,卫生间
• 项目所在地：江苏

附件详情

• 给水、消火栓系统原理图
• 污水系统原理图
• 雨水、空调、阳台排水系统原理图
• 废水系统原理图
• 给排水平面图
• 楼机房层给排水平面图
• 喷淋平面图
• 户型大样图

附件详情

该项目位于江苏，为2栋33层商住楼，地上33层，地下2层，地上2层为商业用房，设计范围：给水系统、污水系统、废水系统、雨水系统、空调排水系统、阳台排水系统、消火栓系统，地下2层设有自动喷淋。
，共27张图。

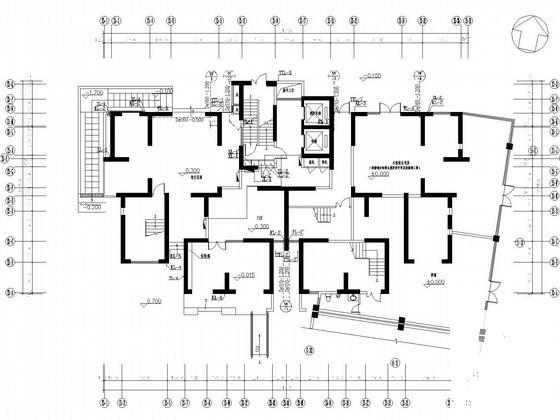

一层给排水平面图

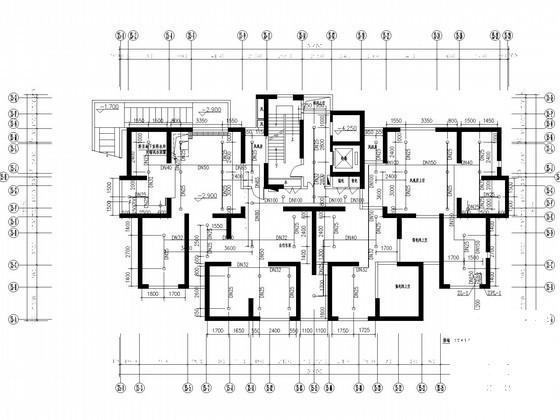

地下一层喷淋平面图

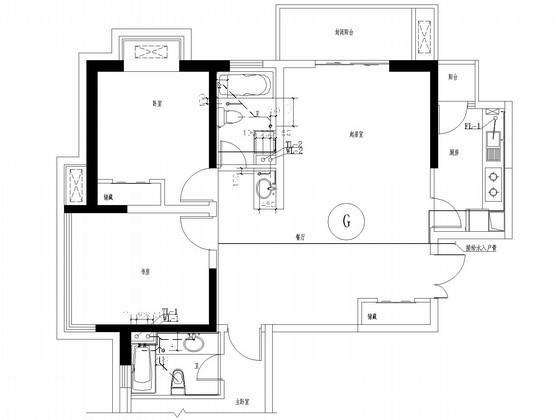

G型户型大样图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
