一份23层商住楼给排水CAD图纸（21张）

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：23层
• 图纸设计深度：施工图
• 参考图纸：21张
• 地下室用途：车库,设备用房
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水设备：高位水箱
• 供水方式：市政供水,分区供水,高位水箱供水
• 供水分区：两区
• 排水体制：污废分流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：轻危险级,中危险级Ⅰ级
• 消火栓用水量室外(L/S)：40
• 消火栓用水量室内(L/S)：30
• 大样节点：厨房,卫生间,集水坑
• 项目所在地：湖南

附件详情

• 设计总说明及图例
• 给排水总平面图
• 地下一层给排水平面图
• 一层给排水平面图
• 二层给排水平面图
• 夹层给排水平面图
• 三给排水层平面图
• 四层给排水平面图
• 标准层给排水平面图
• 屋顶给排水平面图
• 加压泵房及集水坑详图
• 厨卫及公共卫生间给排水详图
• 给水系统图
• 排水系统图
• 消火栓给水系统图
• 自动喷水系统图

附件详情

项目概要：本项目位于湖南，由A、B、C、D栋建筑组成，地上23层，地下一层，建筑高度为79.9米。其中一至三层为商业建筑，四至二十三层为住宅楼。该项目其它各层的火灾类型为A类，火灾危险性为中级，分别配置4kg，手提式磷酸铵盐干粉灭火器。该项目地下一层的火灾类型为B类，火灾危险性为中级。
设计范围：建筑物内的给水、排水、消防等管道系统及小型给水排水构筑物。
共计21张图纸；

一层喷淋平面图

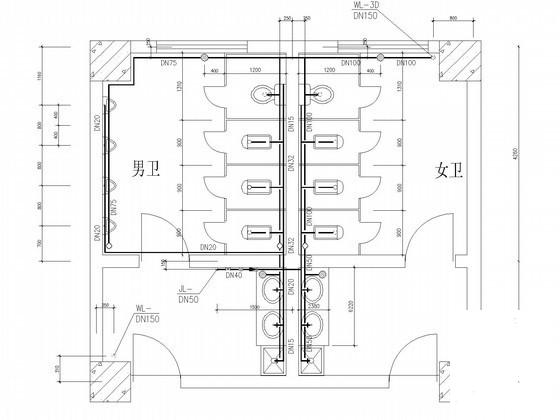

公共卫生间给排水平面大样图

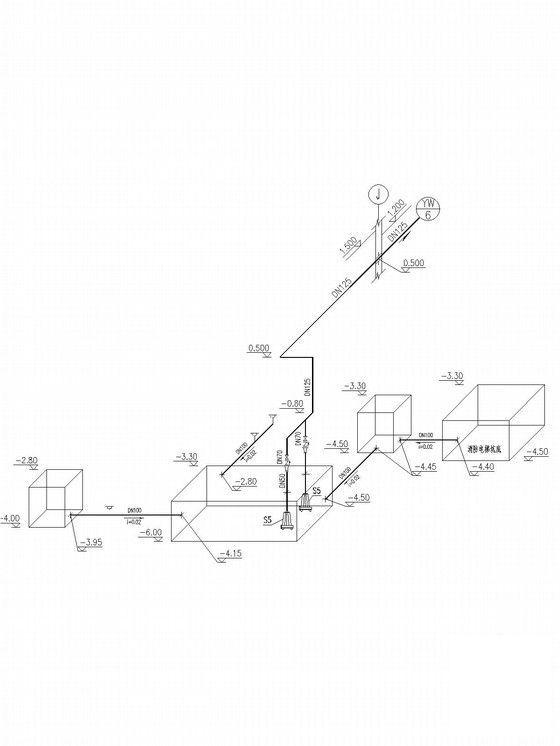

集水坑管道系统图

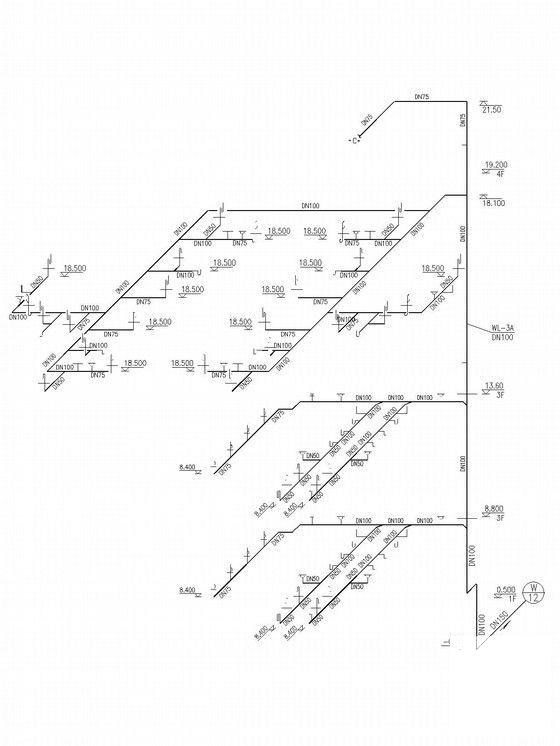

排水系统图二

给水系统图

排水系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
