一份17层商住楼给排水CAD施工图纸（甲级设计院）

yuzhong · 发表于 2020-2-18 19:54:46

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：住宅,商业
建筑高度类型：高层建筑
建筑设计面积：37404.63平方米
建筑地上层数：17层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：68张
设计年代：近代
地下室用途：设备用房,其它
生活供水设计：生活给水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
供水设备：高位水箱,水泵站,稳压泵,水池
供水方式：市政供水,分区供水,高位水箱供水
供水分区：三区
排水体制：污废分流,雨污分流
排水技术：重力排水
火灾危险等级：中危险级Ⅱ级
消火栓用水量室外(L/S)：20
消火栓用水量室内(L/S)：20
大样节点：水泵,泵房,厨房,卫生间,集水坑,阀门管件
项目所在地：河北

附件详情

资料目录
总平面图
给排水设计总说明
底层给排水平面图
给排水平面图
底层自喷平面图
自喷平面图
G9楼及一到三楼商铺生活给水系统图
G9楼污水排水系统图
G9楼废水排水系统图
G9楼雨水排水系统图
自喷给水系统原理图
G9楼消防给水系统图
一层消火栓系统图
裙楼污水排水系统图
裙楼雨水排水系统图
二层及三层商铺管理室消火栓系统图
卫生间给排水大样图
地下室给排水平面图
地下室自喷平面图
地下室消火栓给水系统图
地下室消防泵房给排水大样
地下室集水井潜污泵安装示意图

附件详情

该项目位于河北省沧州市,地块最高楼为G-4#楼（25F），层高76.55m。本建筑为住宅地块G-7、G-9#号楼，G-6、G-8#号楼,总建筑面积37404.63平方米,其中G7#号楼6667.68平方米,G-9#号楼7424.05平方米，裙房1463.3平方米。G7#号楼17层；G9#号楼14层；裙房3层。建筑高度:G7#号楼53.40m；G9#号楼45.90m；裙房3层12.80m。其中G6#号楼6667.68平方米,G-8#号楼7424.05平方米，裙房1463.3平方米。G6#号楼17层；G8#号楼14层；裙房3层。建筑高度:G6#号楼53.40m；G8#号楼45.90m；裙房3层12.80m。建筑耐火等级为地上二级。
设计范围：生活给水系统、排水系统、消防给水系统。
，共68张图。

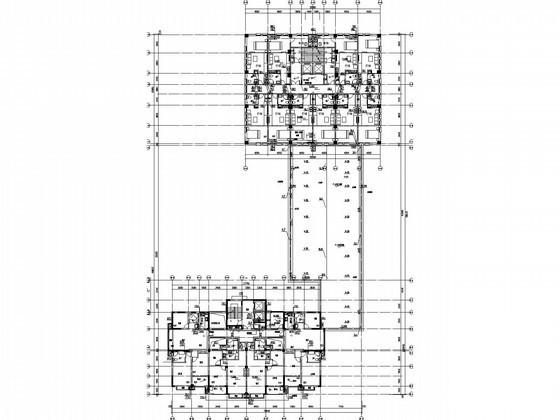

四层给排水平面图

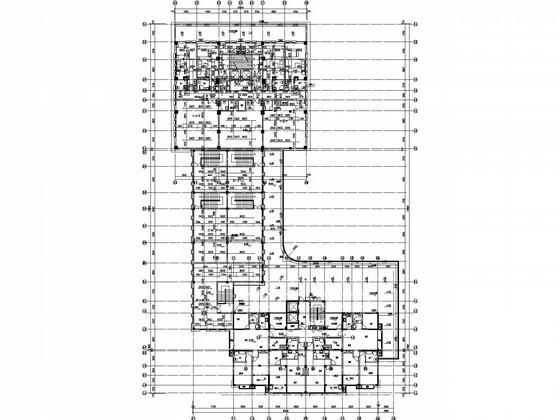

三层自喷平面图

二层及三层商铺管理室消火栓系统图

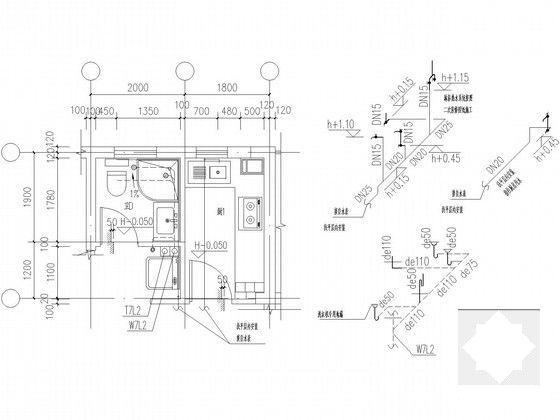

厨房

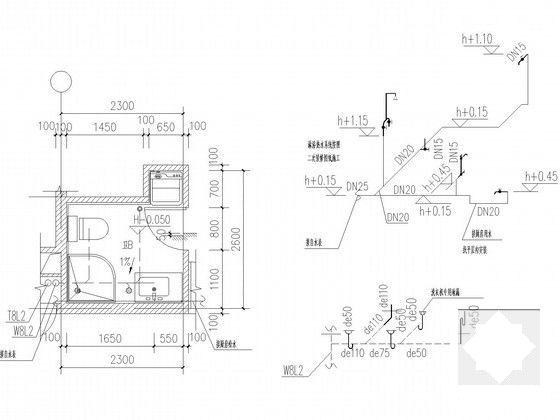

卫生间

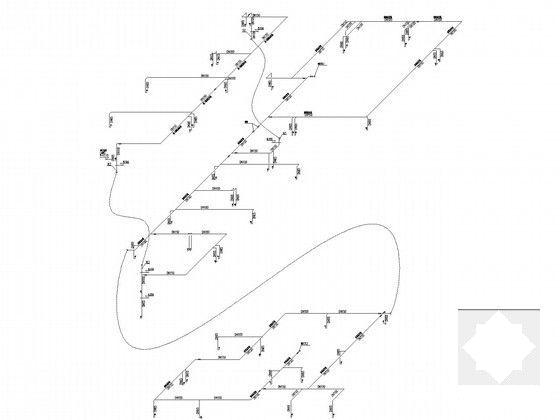

污水排水系统图
