一份16层住宅楼小区电气CAD施工图纸（甲级设计院）

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：144975.71平方米
• 建筑地上层数：16层
• 图纸设计深度：施工图
• 参考图纸：135张
• 负荷等级：二级
• 防雷等级：第二类
• 接地方式：TN-C,TN-C-S
• 项目所在地：海南
• 强电设计：低压配电,电气照明,建筑物防雷
• 弱电设计： 火灾自动报警系统 ,视频监控系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

• 1、电气设计说明
• 2、配电箱系统图
• 3、配电竖向系统图
• 4、弱电系统图
• 5、消防竖向系统图
• 6、配电 照明平面图
• 7、弱电及消防平面图
• 8、 防雷平面图
• 9、接地平面图

附件详情

该附件是[海南]十六层大型住宅小区全套电气施工图纸（甲级设计院），总共135张。
项目概要：该项目为2#、3#、4#、7#、8#、11#、12#、13#、16#、17#、18#住宅楼;共16层，属二类高层住宅楼，每栋住宅建筑面积为:13179.61平方米;总建筑面积为：144975.71平方米.
项目概要：该项目为5#、14#、19#住宅楼;共16层，属二类高层住宅楼，每栋住宅建筑面积为:13480.37平方米;总建筑面积为：40441.11平方米.
项目概要：该项目为9#住宅楼;共13层，属二类高层住宅楼，总建筑面积为：10922.39平方米.
项目概要：该项目为10#住宅楼;共13层，属二类高层住宅楼，总建筑面积为：11010.63平方米。
该项目设计内容包括以下电气系统 :1）.低压配电系统；2）.建筑物防雷、接地系统及安全措施；3）.消防系统；4）.电气照明系统；5）.有线电视、电话、网络及监控等弱电系统；

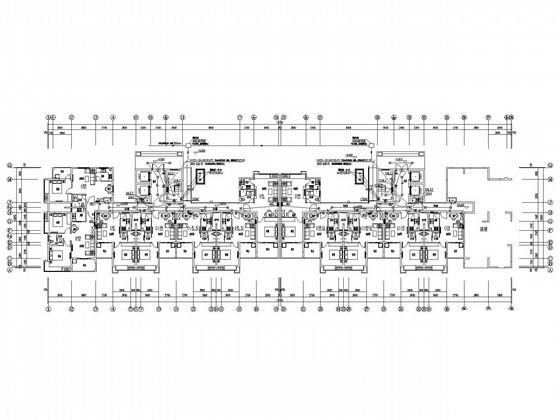

一层弱电及消防平面图

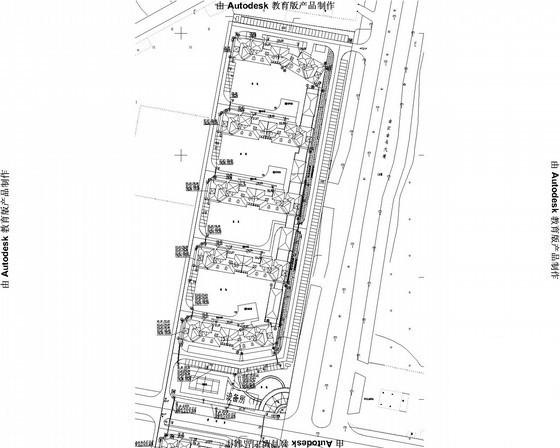

室外配电干线平面图（四）

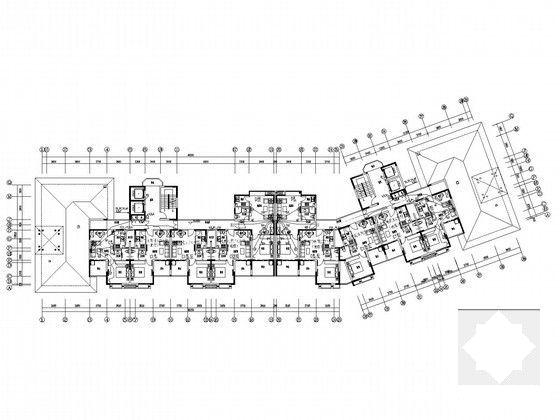

十五层弱电及消防平面图

防雷平面图

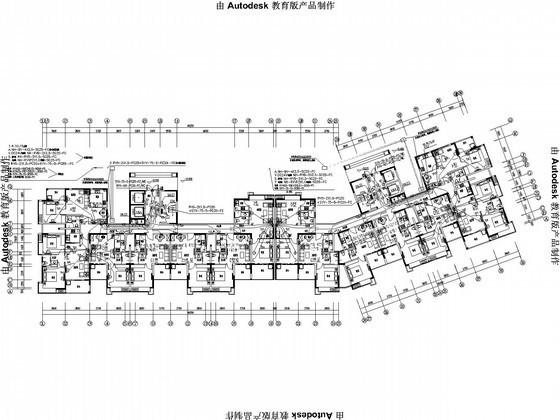

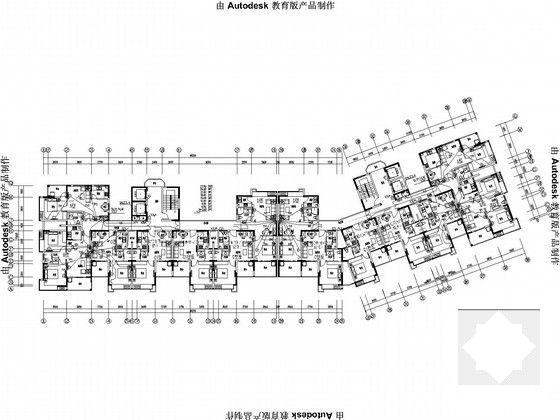

二~十层弱电及消防平面图

消防系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
