[CAD]两层砌体结构安置房电气图纸（甲级设计院）

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑设计结构形式：砌体结构
• 建筑地上层数：2层
• 图纸设计深度：施工图
• 参考图纸：14张
• 设计年代：近代
• 负荷等级：三级
• 防雷等级：第三类
• 接地方式：TN-S
• 项目所在地：四川
• 强电设计： 供配电系统 ,电气照明,建筑物防雷,接地安全

附件详情

• 1、电气设计说明
• 2、配电箱系统图
• 3、 防雷平面图
• 4、 照明平面图
• 5、插座平面图
• 6、接地平面图
• 7、节点大样图

附件详情

该项目为安置房工程。共分为A、B、C、D户型，由一路380V市电供电，带负荷计算书。

插座平面图

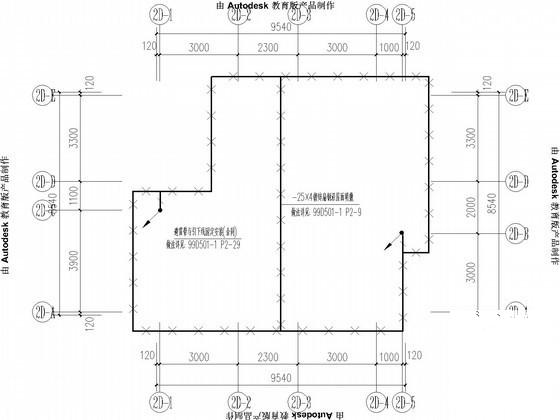

防雷平面图

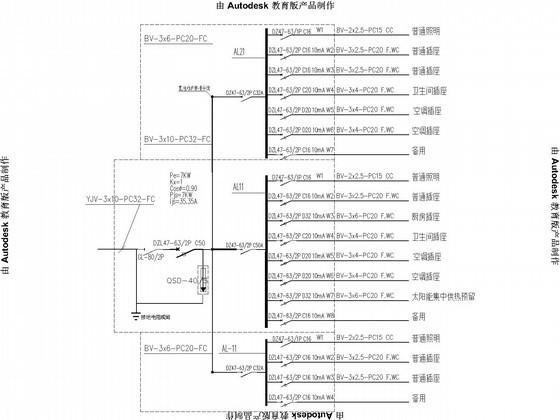

配电箱系统
