5层框架结构安置房结构CAD施工图纸(dwg)

kkhuihui77

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该项目位于浙江湖州市，为安置房项目，地上5层，半地下室，框架结构，该项目采用先张法预应力管桩,桩端持力层为5层粉质粘土层，基础设计等级为丙级，抗震设防烈度为6度。

该资料包含：钢筋混凝土结构设计总说明，钢筋混凝土结构统一措施，桩位结构平面图，承台结构平面图，承台详图，地梁结构平面图，柱定位平面图，结构平面图，节点详图， 楼梯详图 ，共计16张图。

桩位结构平面图

基顶~-0.030柱定位平面图

一层结构平面图

14.500标高结构平面图

节点详图

承台详图

2#室楼梯详图

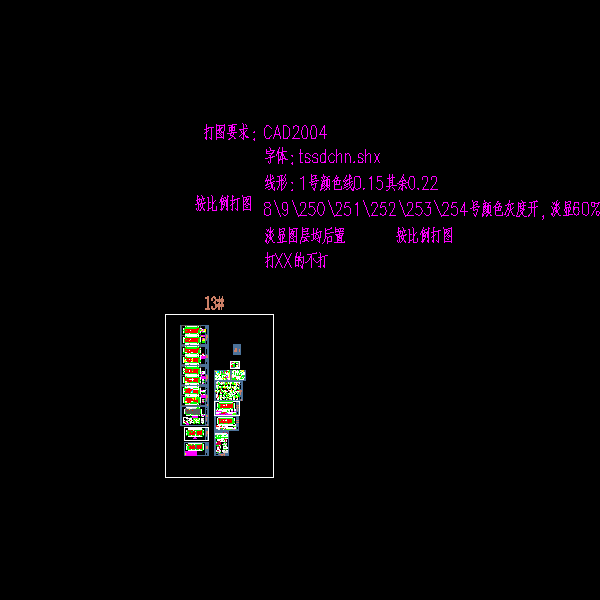

13#楼出图.dwg

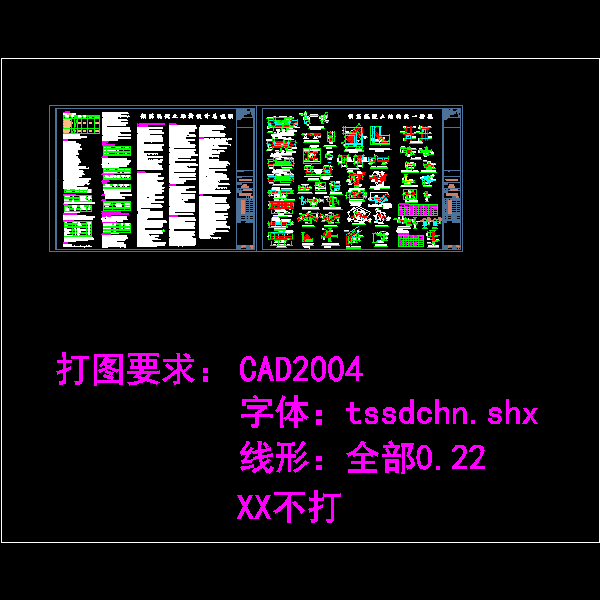

鹅头浜多层结构说明12.12出图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
