一份10层框架结构职工安置房结构CAD施工图纸(总共3栋)(基础采用桩基础)

[复制链接]

0

主题

0

帖子

1064

积分

超级版主

Rank: 8Rank: 8

积分
1064
发表于 2020-2-13 16:48:44 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 地上层数:10层
  • 地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.65kN/平方米
  • 地下室功能:车库
  • 参考图纸:62张
  • 设计年代:近代

附件详情

该附件主要为某工厂的职工安置房,分C,D,F三栋,该项目为框架结构,二级抗震等级,基础采用桩基础,7度设防。
该资料包含: 结构设计说明 、桩位平面图、柱基础平面图、梁配筋图、板配筋图、楼梯大样图、水池大样图等共62张图纸。
出图时间:近代.07。

基础层梁钢筋图

-3-9结构层墙柱轴线定位及截面变化图

-1层板钢筋图

-1层梁钢筋图

C,D栋2-8层梁钢筋图

C,D栋9层板钢筋图

大样详图

楼梯配筋图

-2层墙柱钢筋图

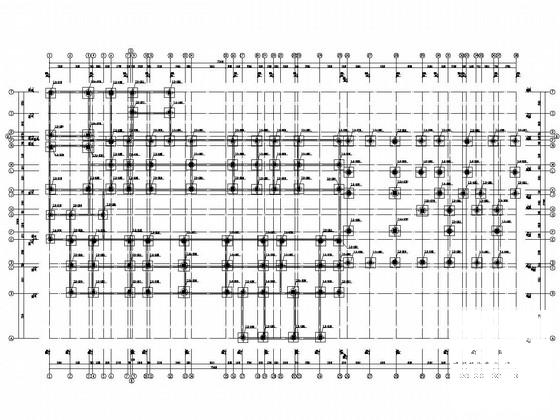

职工安置房 - 1
第 1 张图

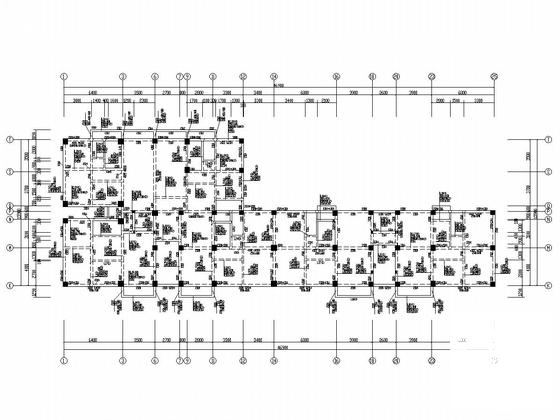

职工安置房 - 2
第 2 张图

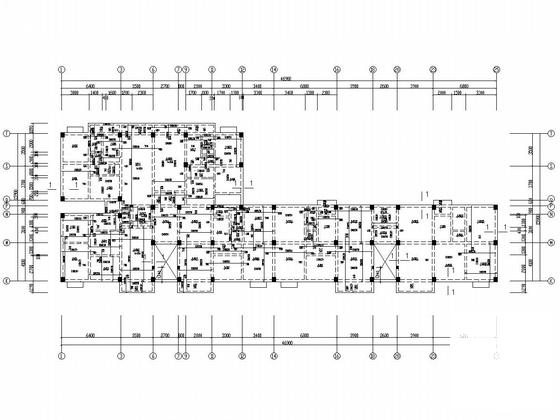

职工安置房 - 3
第 3 张图

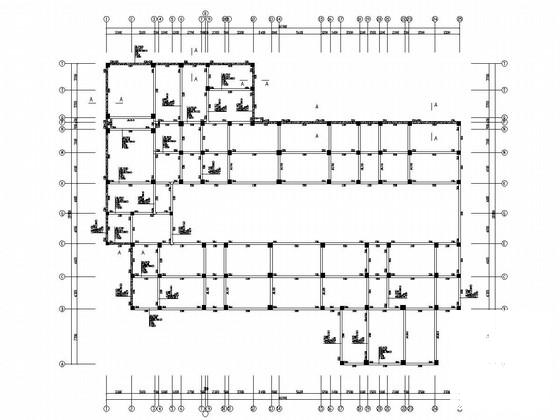

职工安置房 - 4
第 4 张图

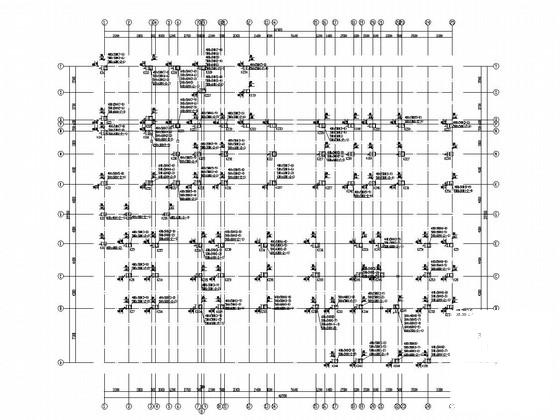

职工安置房 - 5
第 5 张图

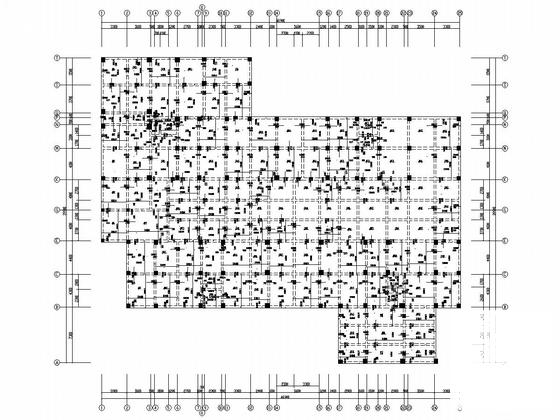

职工安置房 - 6
第 6 张图
职工安置房 - 7
第 7 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-13 16:48:44上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11edfcfecdcwsc1sfsfec.rar

6.28 MB

下载  售价: 100 积分    赚积分
