框架结构职工宿舍毕业设计方案配套CAD施工图纸(独立基础)

  • 建筑类别:住宅
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 参考图纸:8张
  • 设计年代:近代

附件详情

本图纸是框架结构教职工宿舍毕业设计,抗震设防烈度6度,场地为Ⅱ类,采用独立基础,该资料包含:结构设计总说明,标准层梁平法施工图,标准层楼板配筋图,柱平法施工图,标准层柱表,基础平面布置图,基础配筋详图,施工 平面布置图 7张图纸。
近代.05月。

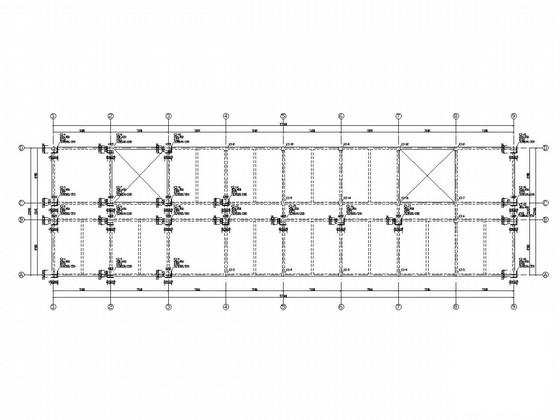

柱平法施工图

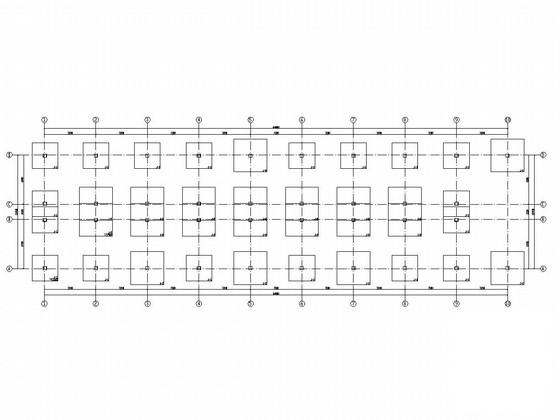

基础平面图

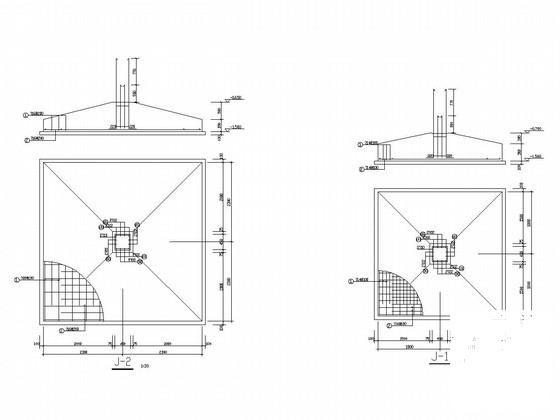

基础配筋详图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

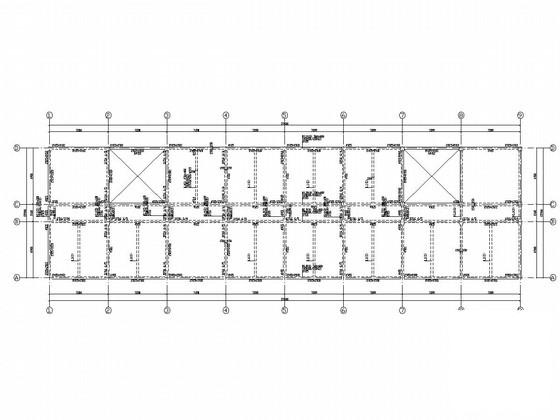

  • 框架结构毕业设计 - 1
    框架结构毕业设计 - 1
  • 框架结构毕业设计 - 2
    框架结构毕业设计 - 2
  • 框架结构毕业设计 - 3
    框架结构毕业设计 - 3
  • 框架结构毕业设计 - 4
    框架结构毕业设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
