[CAD]4层框架结构实验楼毕业设计方案（建筑、结构图纸）(柱下独立基础)

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

全套毕业设计，包括：计算书、图纸。
该项目为框架结构实验楼。本建筑物主体结构采用框架结构，防火等级二级，抗震设防烈度8度，抗震设防分组为一组。
本项目建筑面积4823.28平方米。建筑层数为4层，建筑高度为17.1m。采用柱下独立基础，室内地坪为±0.000m，室外内高差0.60m。
框架梁、柱、楼面、屋面板板均为现浇。
计算书共97页。
建筑图包括：建筑设计说明，平面图、立面图、剖面图、 楼梯详图 等共7张建筑图。
结构该资料包含： 结构设计说明 ，基础图，柱配筋，梁配筋图，板配筋图，楼梯详图等共10张图纸

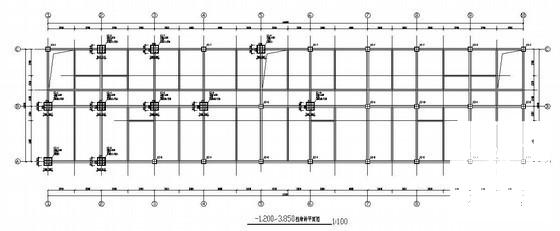

第 1 张图

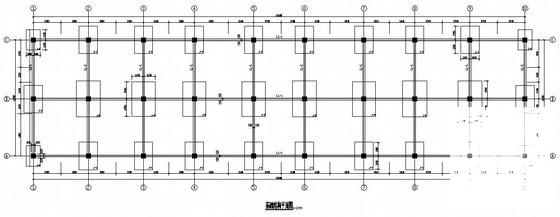

第 2 张图

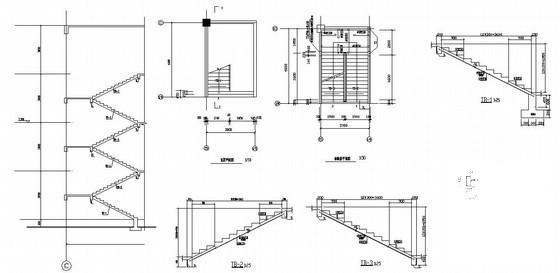

第 3 张图

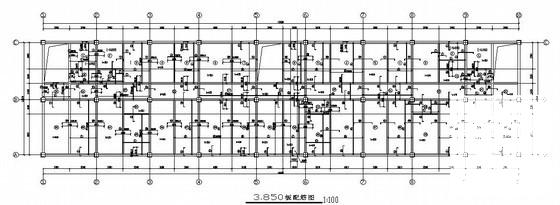

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
