独立基础钢框架结构售楼部CAD施工图纸

[复制链接]

0

主题

0

帖子

1048

积分

超级版主

Rank: 8Rank: 8

积分
1048
发表于 2020-2-22 17:05:11 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:排架,轻钢结构
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 抗震设防烈度:抗震不设防
  • 风压:0.30kN/平方米
  • 雪压:0.00kN/平方米
  • 参考图纸:21张

附件详情

钢结构设计总说明
基础 平面布置图
基础详图
结构平面X方向布置图
结构平面Y方向布置图
板配筋图
锚栓、柱脚平面布置图
预埋件及柱脚详图
结构平面布置图
节点图
结构板配筋图
楼梯详图
楼梯通用 节点图
共21张图纸。

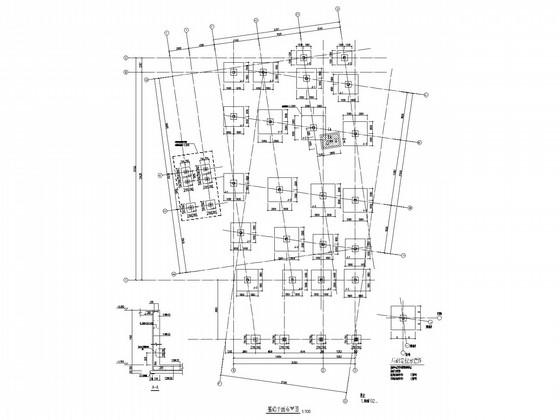

基础平面布置图

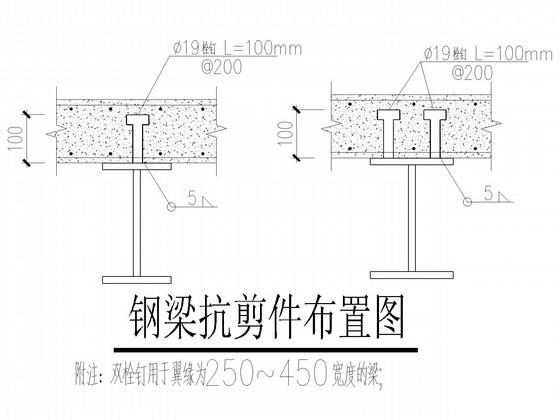

钢梁抗剪件布置图

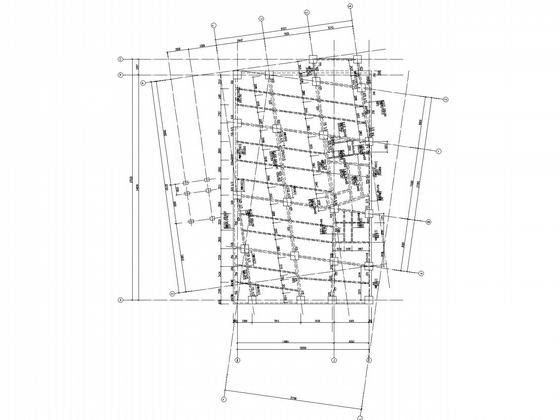

结构平面Y方向布置图

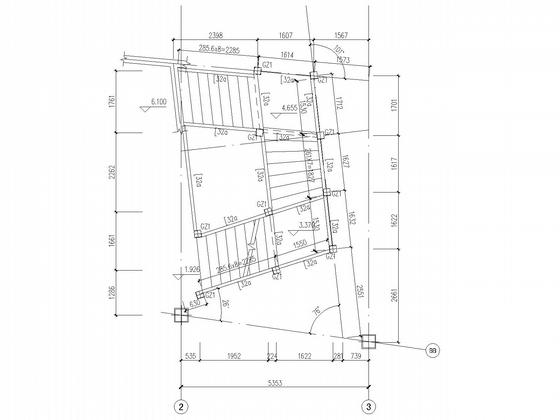

楼梯平面图

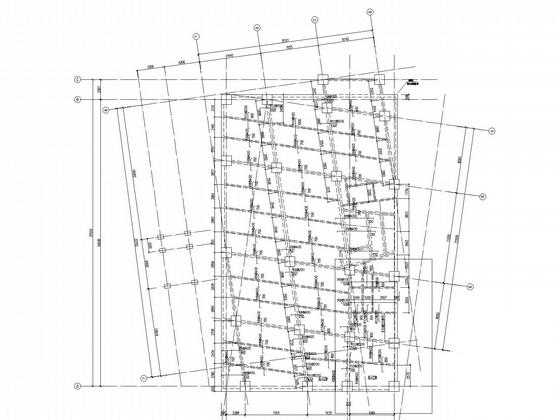

结构板配筋图

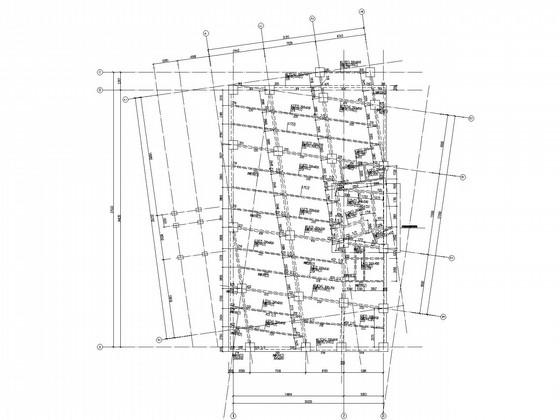

售楼部基础结构 - 1
第 1 张图
售楼部基础结构 - 2
第 2 张图
售楼部基础结构 - 3
第 3 张图
售楼部基础结构 - 4
第 4 张图
售楼部基础结构 - 5
第 5 张图
售楼部基础结构 - 6
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-22 17:05:11上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11edf21w11e1c1secc02f.zip

2.78 MB

下载  售价: 100 积分    赚积分
