[CAD]5层框架办公楼建筑毕业设计方案图纸(柱下独立基础)

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

附件详情：该项目为拓新有限公司的拟建办公楼，建筑设计为四层，一层主要设计为大厅，接待室和设备用房，二至五层为标准办公用房。建筑采用比较规则的柱网设计。该项目结构设计采用多层钢筋混凝土框架结构，基本步骤为： 结构计算 简图的确定；荷载计算；内力分析；内力组合；梁、柱截面配筋、板的设计、基础的设计以及 结构施工图 的绘制等。其中，内力计算只考虑恒荷载和活荷载；柱、板的设计采用弹性理论；梁的设计采用塑性理论；基础选用柱下独立基础。在进行截面设计时，遵循了强剪弱弯，强柱弱梁，强节点弱构件的设计原则，且满足构造要求，除对本框架进行手算外，还利用了PKPM 对本结构进行了电算。建筑设计结构形式为框架结构，抗震设防烈度为7度，基础为柱下独立基础，场地为Ⅲ类。
该资料包含：结构设计总说明，基础柱 平面布置图 ，梁配筋图，板配筋图，楼梯配筋图及建筑图等共计21张图。含计算书114页。

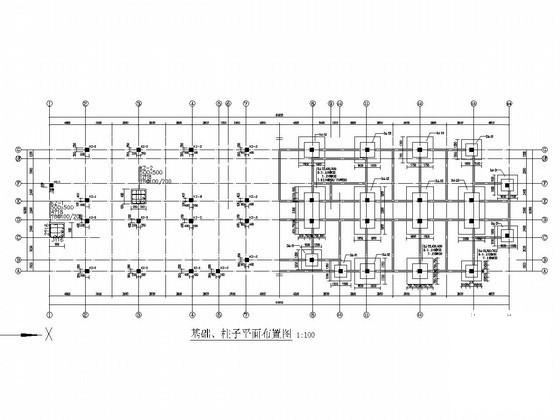

基础、柱子平面布置图

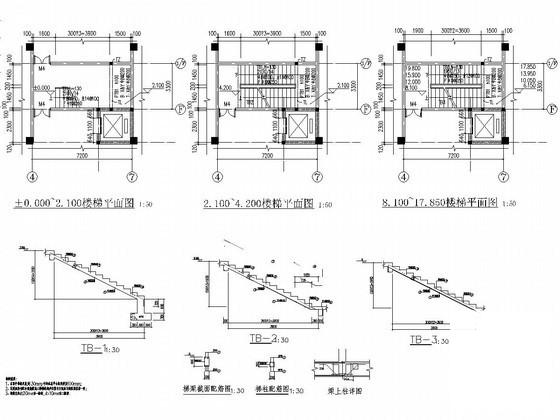

楼梯配筋图

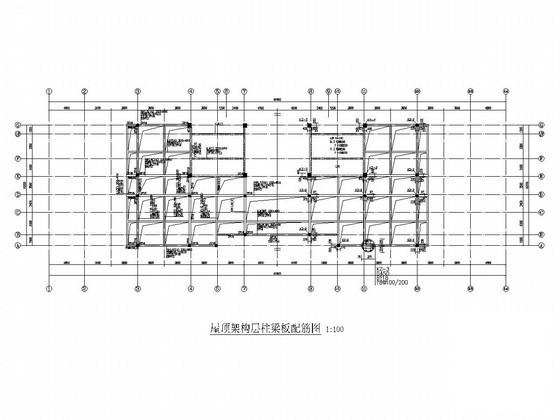

屋顶架构层柱梁板配筋图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
