6层框架办公楼毕业设计方案（建筑结构CAD图纸）

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

该资料为黄河科技学院毕业设计论文
工程名称
郑州大学水利学院综合行政办公楼
建筑采用钢筋混凝土框架结构。建筑总高度为22.650m，共六层属多层建筑。底层3.6m，其余各层3.6m。室内外高差为0.45mm，底层室内设计标高±0.000。建筑总面积为4465.00平方米
抗震设防烈度为7度
基本雪压0.4KN/平方米，准永久值系数0.2；基本风压0.45KN/平方米
共85页。
建筑图包括：建筑设计说明，建筑平面图，平面图，剖面图， 节点详图 等共8张图纸。
结构图包括： 结构设计说明 ，基础平面图，基础详图，板配筋图，梁配筋图， 楼梯详图 等共9张图纸。

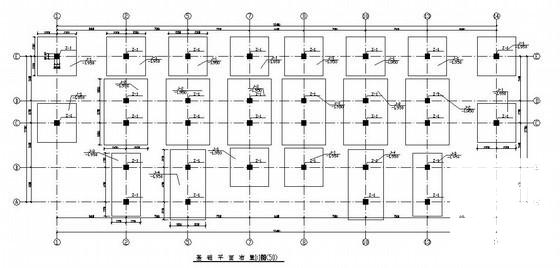

第 1 张图

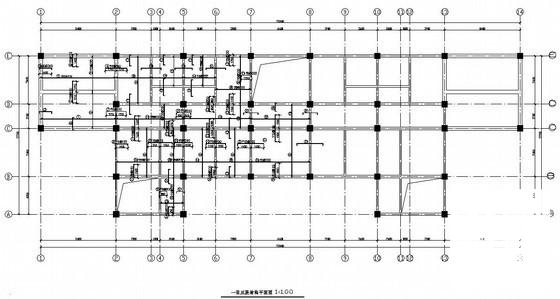

第 2 张图

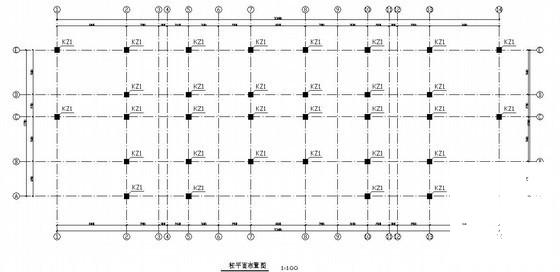

第 3 张图

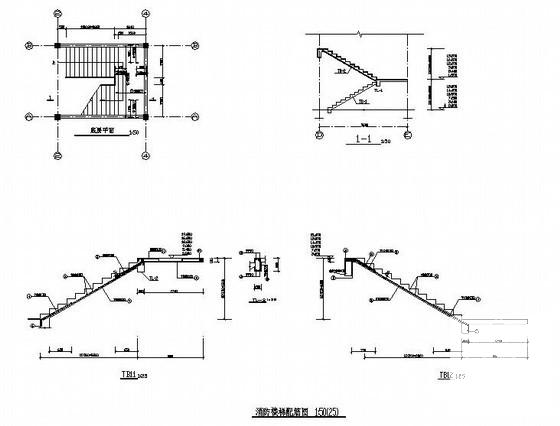

第 4 张图
