[CAD施工图][案例]5层框架办公楼毕业设计方案

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

[学士]某五层框架办公楼毕业设计
该资料为：[学士]某五层框架办公楼毕业设计
建筑面积 3000平方米
建筑总高度 19.25ｍ（室外地坪算起）
建筑层数 五层
结构类型 框架结构
附件详情
该工程为五层框架结构体系，建筑面积约3000平方米，建筑物平面为长方形。走廊宽度2.4m,标准层高3.6m，室内外高差0.45m，其它轴网尺寸等详见平面简图。抗震等级三级，设计使用年限50年。
内容包括：
1、计算书：
第一章 建筑设计说明
第二章 结构设计说明
第三章 结构计算书
共76页。
2、图纸：

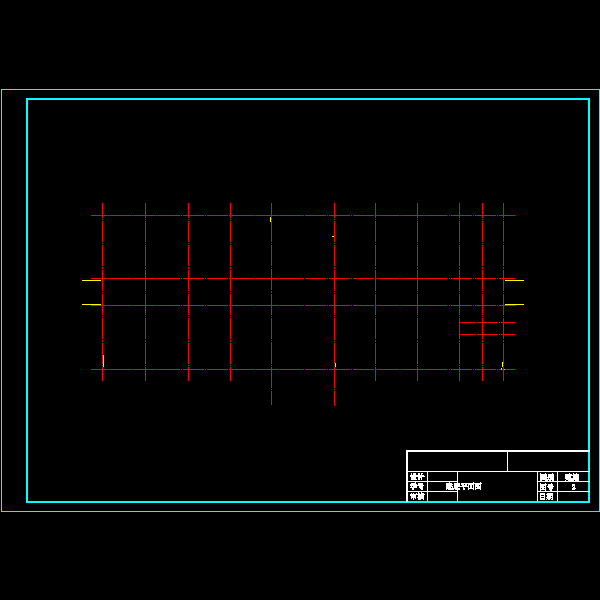

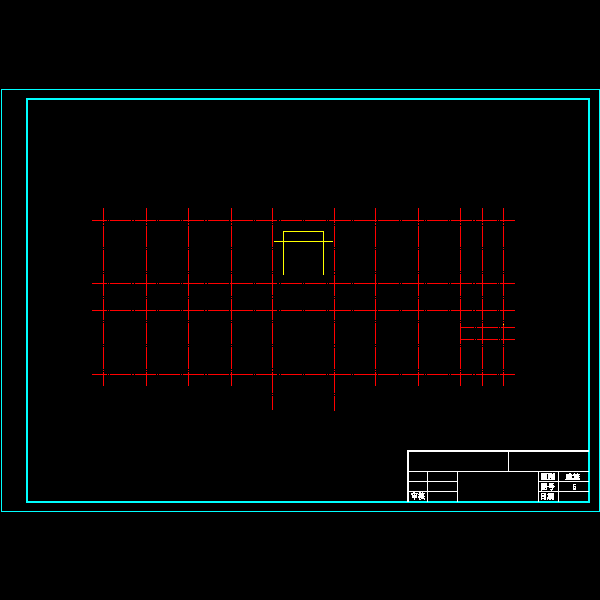

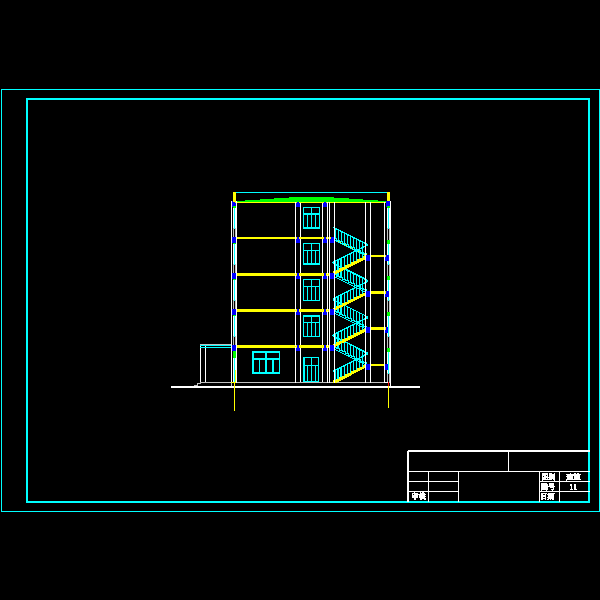

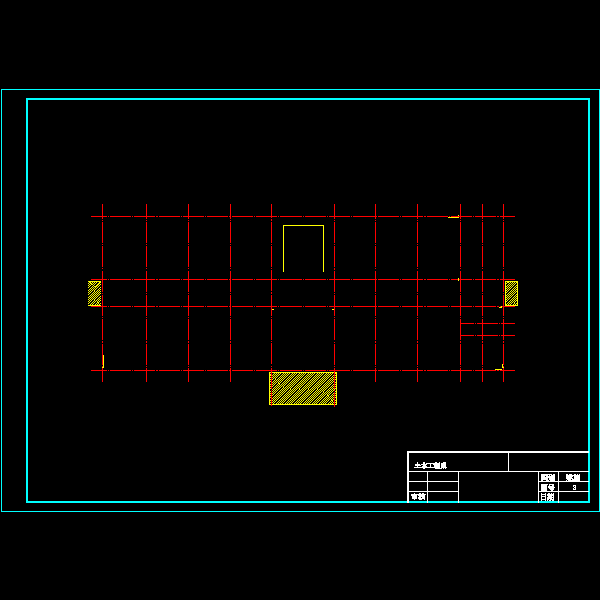

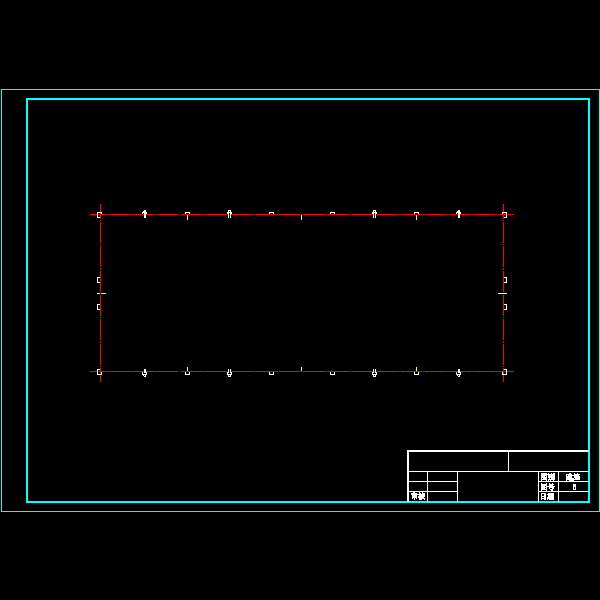

总平面图、设计说明、各层平面图、屋顶平面图、立面图、主楼梯剖面图、次楼梯剖面图、建筑构件大样图及详图、结构设计说明、结构平面布置图、标准层楼板配筋图、屋面板配筋图、梁平法施工图、柱平法施工图、基础 、楼梯与基础配筋大样图、一榀框架模板图共22张图纸。

2

3

4

drawing1.dwg

drawing2.dwg

drawing3.dwg

drawing4.dwg

drawing5.dwg

主楼梯剖面.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-17 19:32:23上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在办公建筑专区发帖交流相关知识。
