6层框架综合办公楼毕业设计方案（建筑、结构CAD图纸）

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

全套 毕业设计 ，包括：外文翻译、实习报告、文献综述、计算书、图纸。
该项目为郑州市教委框架结构综合办公楼。本建筑物主体结构采用框架结构，防火等级二级，抗震设防烈度7度，抗震设防分组为一组。
本项目为6层钢筋混凝土框架结构体系，占地面积约为6138.76平方米，总建筑面积约为6138.73 平方米；首层高3.9m,标准层3.6 m平面尺寸为14.7m×69.6m。采用桩基础，室内地坪为±0.000m，室外内高差0.45m。
框架梁、柱、楼面、屋面板板均为现浇。
共55页。
建筑图包括：建筑设计说明，平面图、立面图、剖面图、 节点详图 等共8张建筑图。
结构该资料包含： 结构设计说明 ，一榀框架配筋图，柱配筋，梁配筋图，板配筋图， 楼梯详图 等共10张图纸

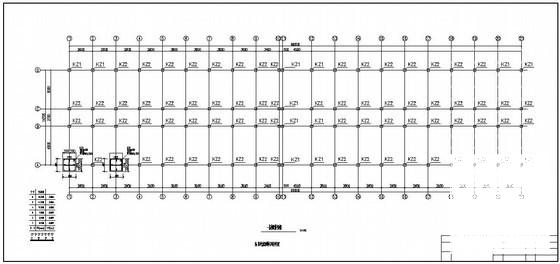

第 1 张图

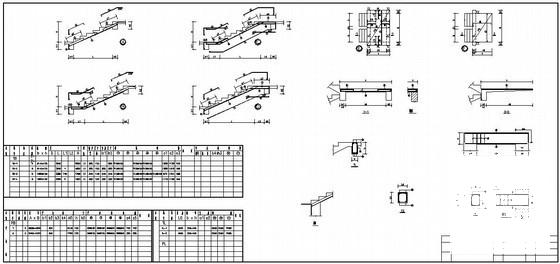

第 2 张图

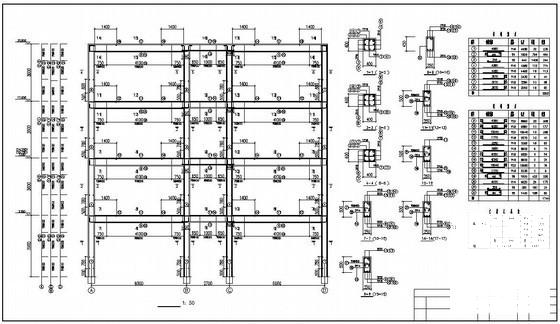

第 3 张图

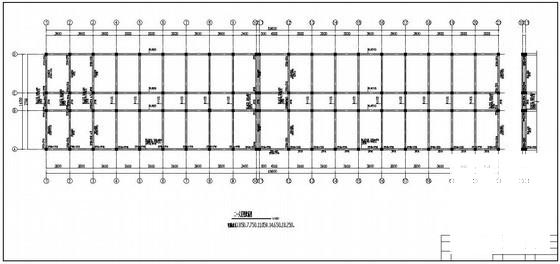

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
