4层框架结构办公楼毕业设计方案（结构设计、建筑设计）

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

该附件为四层的办公楼毕业设计，建筑层数为4层，总建筑面积为2800平方米，该项目上部结构为钢筋混凝土框架结构，基础形式为PHC管桩，设防烈度为7度。

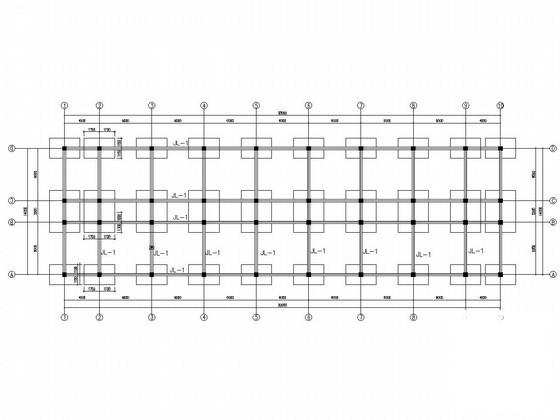

资料包括： 结构设计说明 、基础平面布置图、结构 平面布置图 梁配筋图、一品框架配筋图、楼梯布置图、建筑设计说明、平面图、立面图、剖面图等共15张图纸、89张计算书。
设计完成时间：近代.09。

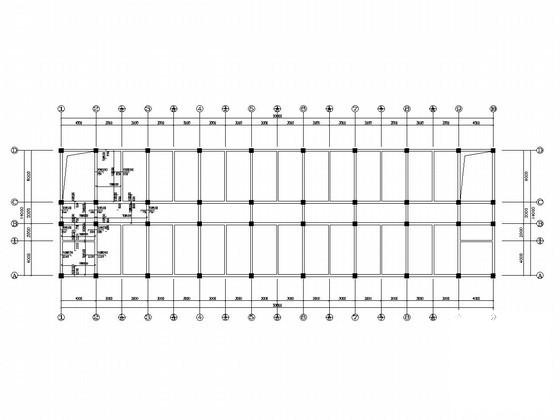

梁平面布置图

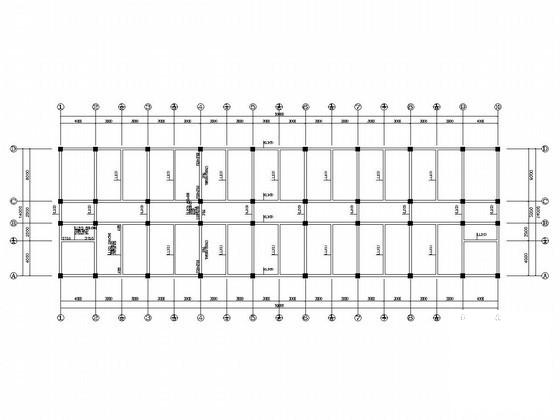

二～三层结构平面布置图

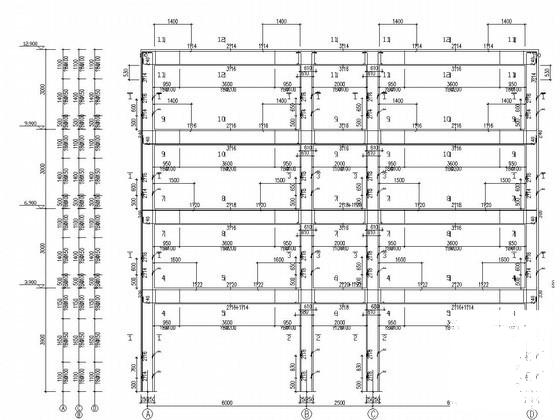

第四榀框架图

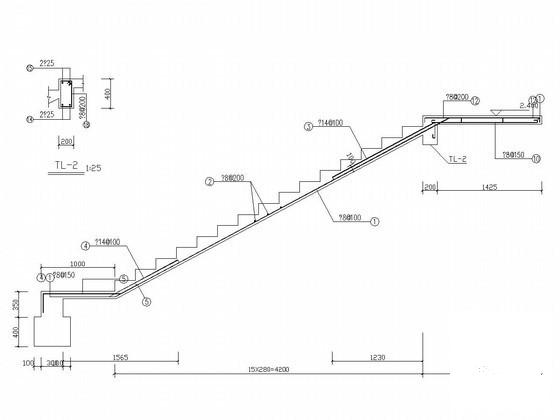

楼梯详图

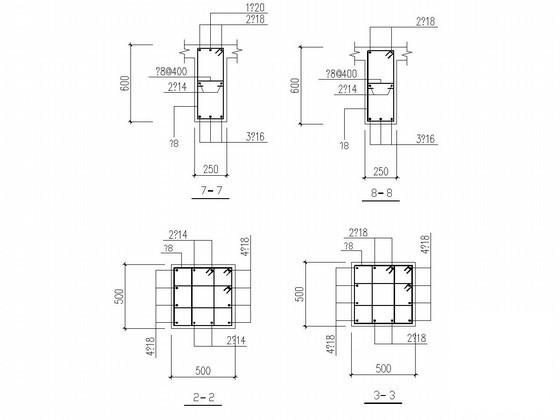

配筋详图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
