[CAD]5层框架办公楼毕业设计方案（部分建筑、结构施工图纸）

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

[学士]某5层框架办公楼毕业设计（含计算书，建筑、结构图）
该资料为中国石油大学（华东）学士学位论文
该项目为东营市一拟建多层综合办公楼，按使用功能将建筑分为五层。楼房标高18.45m，总建筑面积4000m2。
该项目结构设计采用多层钢筋混凝土框架结构，基本步骤为： 结构计算 简图的确定；荷载计算；内力分析；内力组合；梁、柱截面配筋、板的设计、楼梯的设计、基础的设计以及 结构施工图 的绘制等。其中，内力计算考虑以下四种荷载作用，即恒荷载、活荷载、风荷载以及地震作用；柱、板的设计采用弹性理论；梁的设计采用塑性理论；楼梯选用板式楼梯；基础选用十字交叉条形基础。在进行截面抗震设计时，遵循了强剪弱弯，强柱弱梁，强节点弱构件的设计原则，且满足构造要求。
共91页。
建筑图包括：平面图，立面图，剖面图共3张图纸

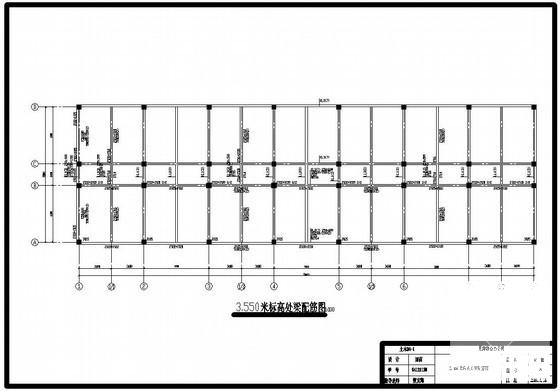

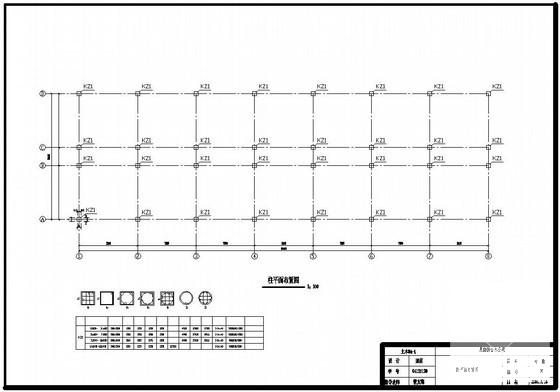

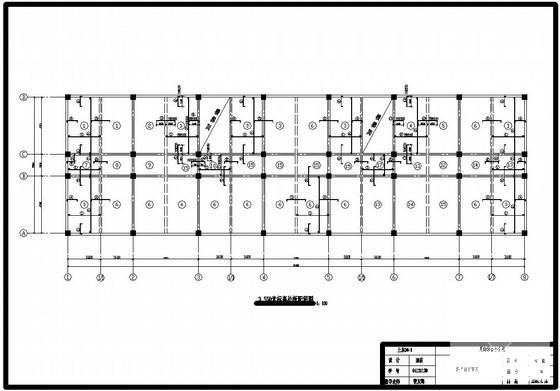

建筑图包括：梁配筋，板配筋，柱配筋共3张图纸

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
