一份4层框架办公楼毕业设计方案（建筑结构CAD施工图纸）(pkpm软件)

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

本次设计为西南科技大学学士学历毕业论文
土木工程专业毕业设计，内容包括结构设计和 两个部分，建筑图16张
，结构图19张，施工进度表一张，场地平面布置一张
该办公楼高18.80m，总建筑面积为2992.54m2，耐火等级为二级，抗震设防烈度为8度。结构设计包括框架设计、构件设计和基础设计等。其中，框架采用钢筋混凝土纵横向框架承重布置方案，基础采用钢筋混凝土柱下独立基础。本文采用了PKPM软件进行设计，得出了结构施工图。其中楼梯间计算使用理正结构快速设计软件。施工组织设计包括施工方案设计、工程算量（手算）、施工进度表和施工现场布置四个部分。
该资料采用现浇框架结构，主体为四层，局部五层；底层高为4.2米，其他为3.6米，总建筑面积近为2992.54平方米，室内外高差为0.45米。抗震烈度按八度设防设计，框架等级按二级设计，根据地形采用矩形设计，很好地与周围环境融为一体向现代化办公建筑发展。
共99页。

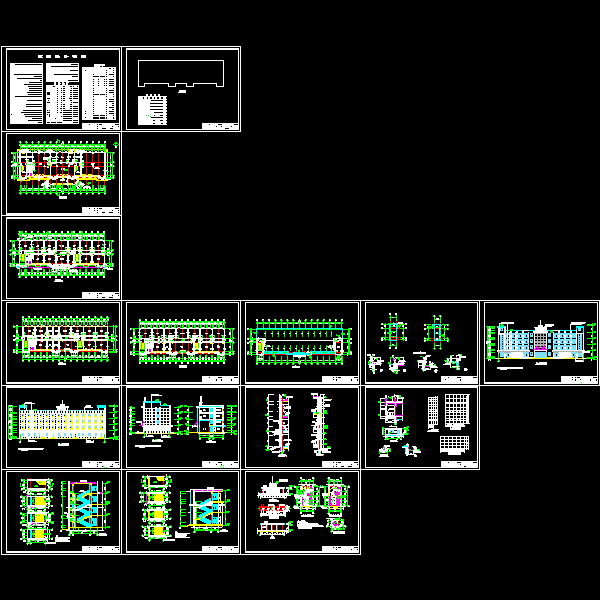

建筑图包括：建筑设计说明，建筑平面图，立面图，剖面图，节点详图；结构设计说明，基础 ，基础详图，柱平法施工图，梁平法施工图，板平法施工图，楼梯详图等共19张图纸。

土地局123.dwg

场地布置平面图.dwg

结构t3.dwg
