一份6层框架办公楼毕业设计方案(部分建筑结构设计CAD图纸)

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

[学士]某六层框架办公楼毕业设计(含计算书、部分建筑结构设计图)
该资料为：[学士]某六层框架办公楼毕业设计(含计算书、部分建筑结构设计图)
某办公楼的设计,总建筑面积大约是7153.92平方米，共六层，建筑高度为22.2米。本建筑采用钢筋混凝土全现浇框架结构体系。基础采用人工挖孔灌桩,一柱一桩。
内容包括：
计算书：
第1章　设计总说明
第2章　构件尺寸初定及材料选定
第3章　荷载计算
第4章　一榀框架内力分析
第5章　框架内力组合
第6章　框架梁柱截面设计
第7章　基础设计
共60页。
该资料包含：
建筑立面图、平面图、剖面图、板配筋图共7张图纸。

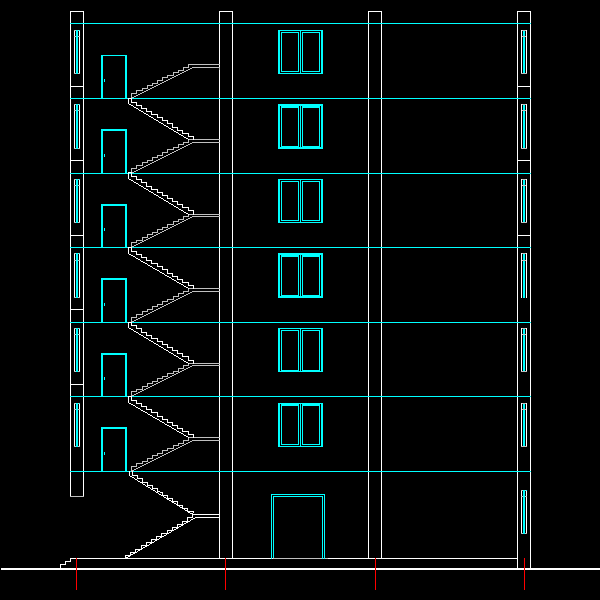

剖面图.dwg

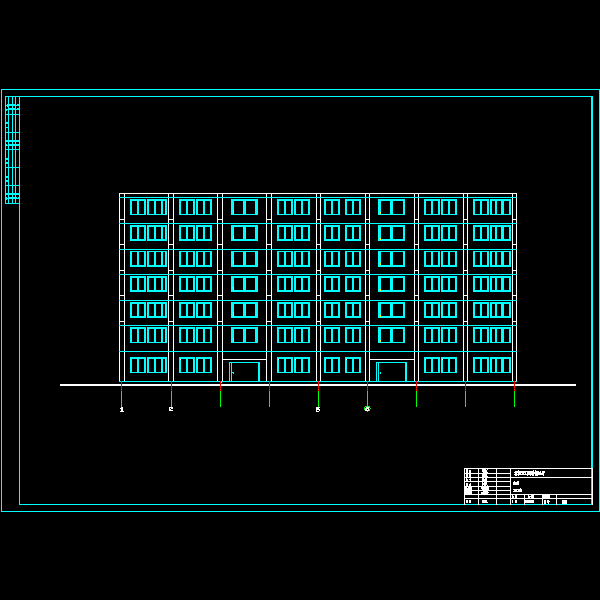

左立面.dwg

平面图.dwg

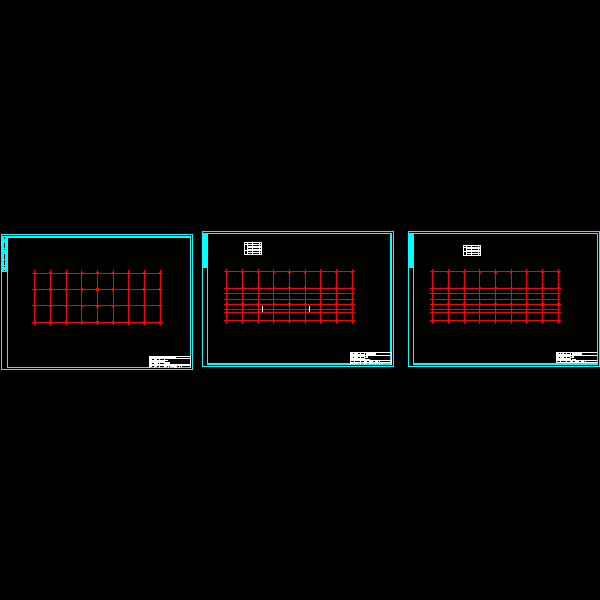

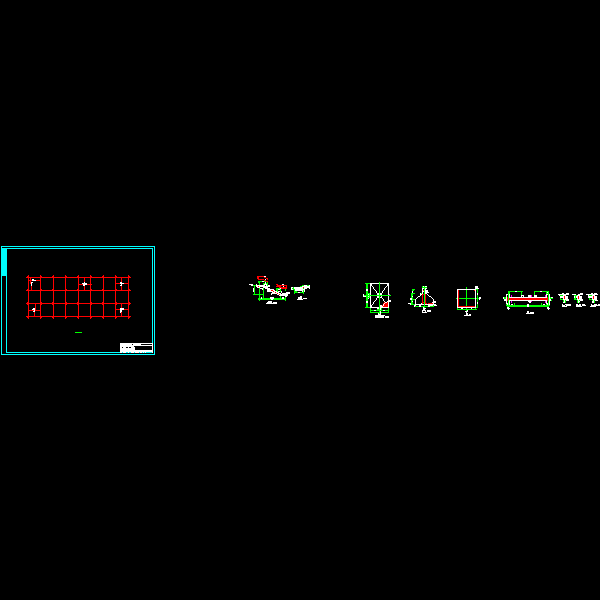

板配筋图.dwg

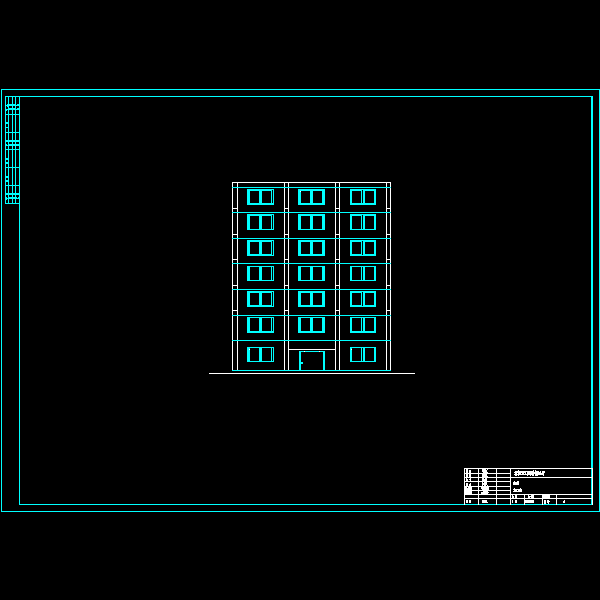

正立面图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-4-2 12:55:58上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在办公建筑专区发帖交流相关知识。
