一份5层框架旅馆毕业设计(建筑结构设计方案CAD图纸)

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

[学士]某五层框架旅馆毕业设计
该资料为：[学士]某五层框架旅馆毕业设计
建筑面积： 4500平方米
建筑总高度：18.450ｍ（室外地坪算起）
建筑层数： 五层
结构类型： 框架结构
该旅馆为五层钢筋框架结构体系，建筑面积约4500平方米，建筑物平面为长方形。走廊宽度2.1m,标准层高3.3m，室内外高差0.45m。
内容包括：
Word文档：
第一章 建筑设计
第二章 结构设计
共73页。
图纸：

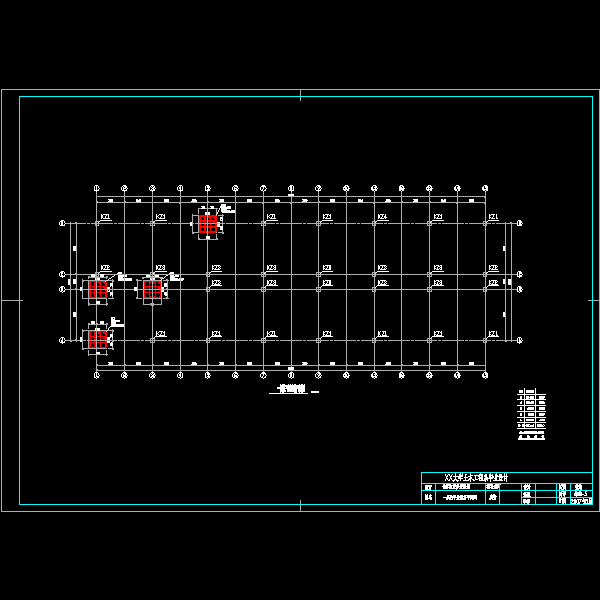

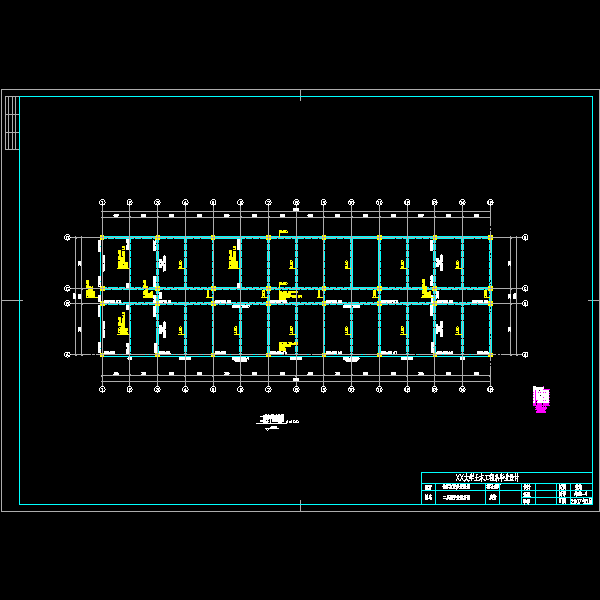

结构总说明、框架结构图、平面图、基础、楼板结构图、楼梯结构图共8张图纸。

2

3

4

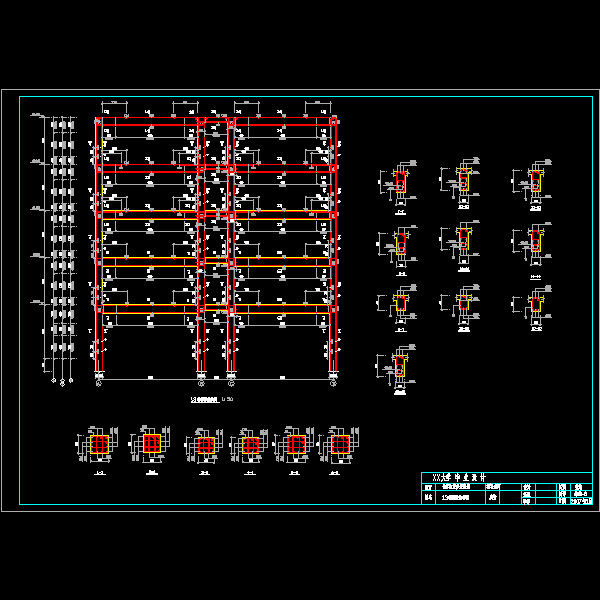

13轴框架结构图.dwg

pl2.dwg

zpm1.dwg

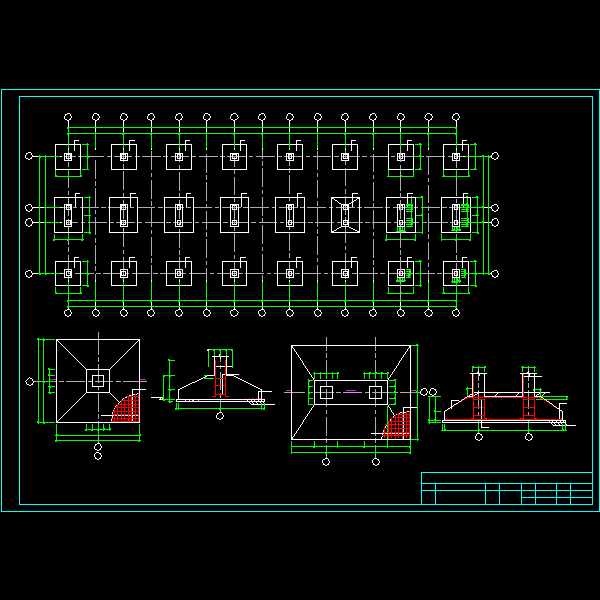

基础.dwg

打印基础.dwg

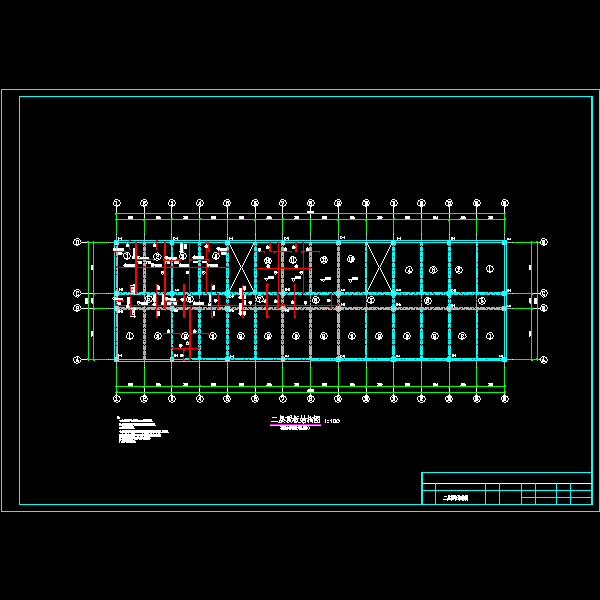

楼板结构图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-4-2 16:25:03上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑设计专区发帖交流相关知识。
