旅馆建筑设计施工图纸（毕业设计方案）.

haot222

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 工程设计年代：近代-06
• 图纸设计深度：施工图
• 效果图：无

附件详情

该资料为某旅馆建筑设计施工图（毕业设计）
工程建筑面积约为：1000平方米、建筑结构形式为：钢筋混凝土短肢剪力墙结构、层数为： 地上6层 无地下室、高度为： 22.8米、屋顶形式：平屋顶

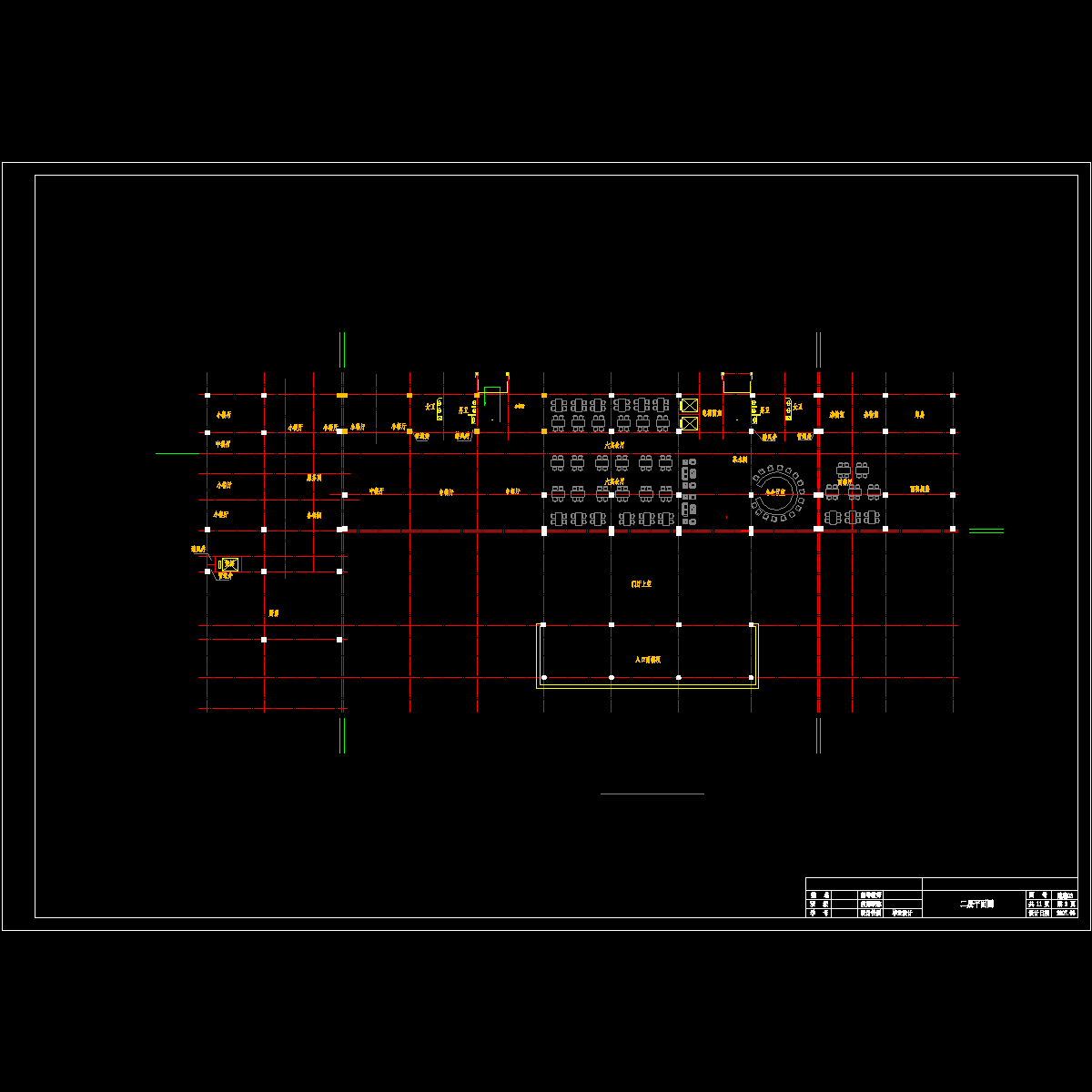

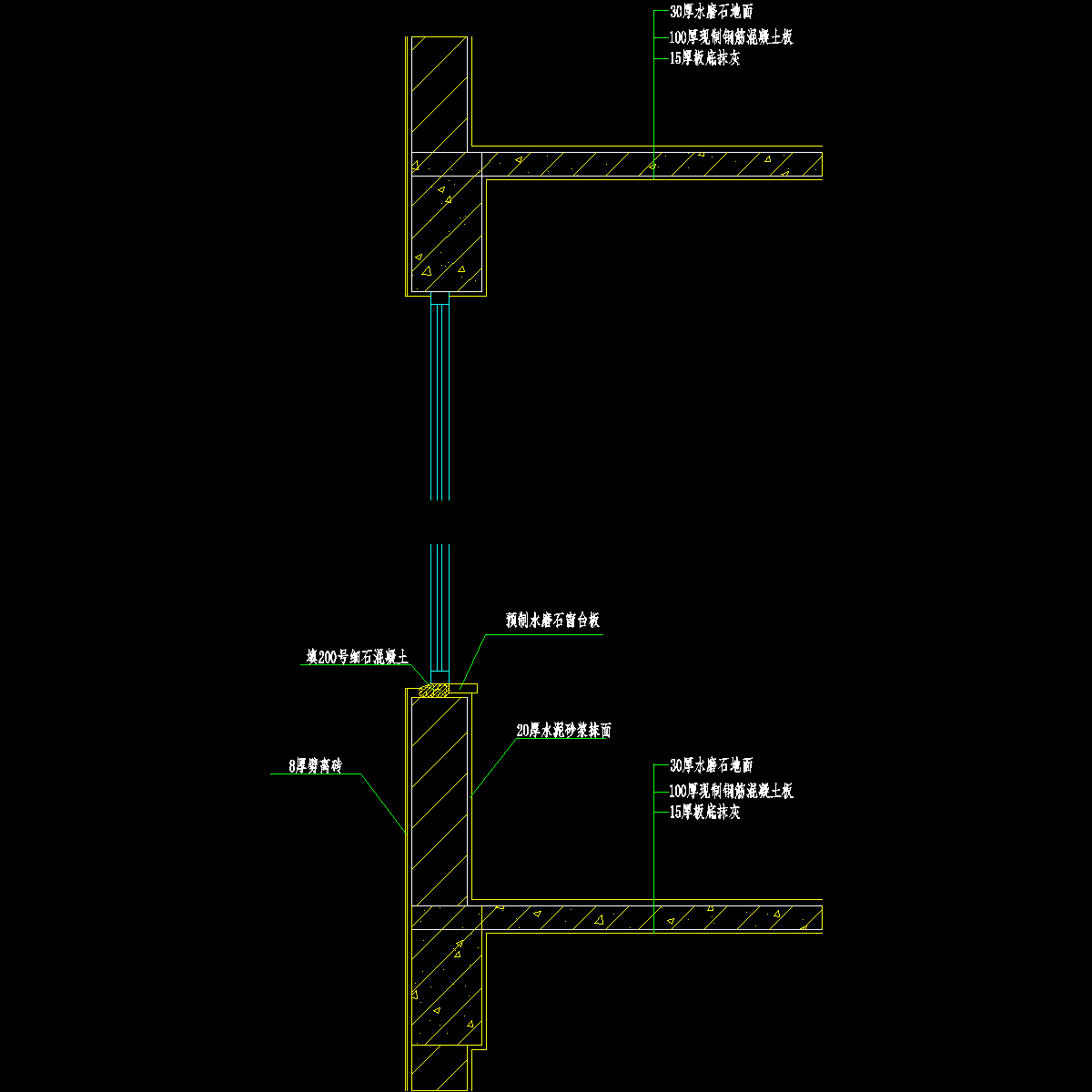

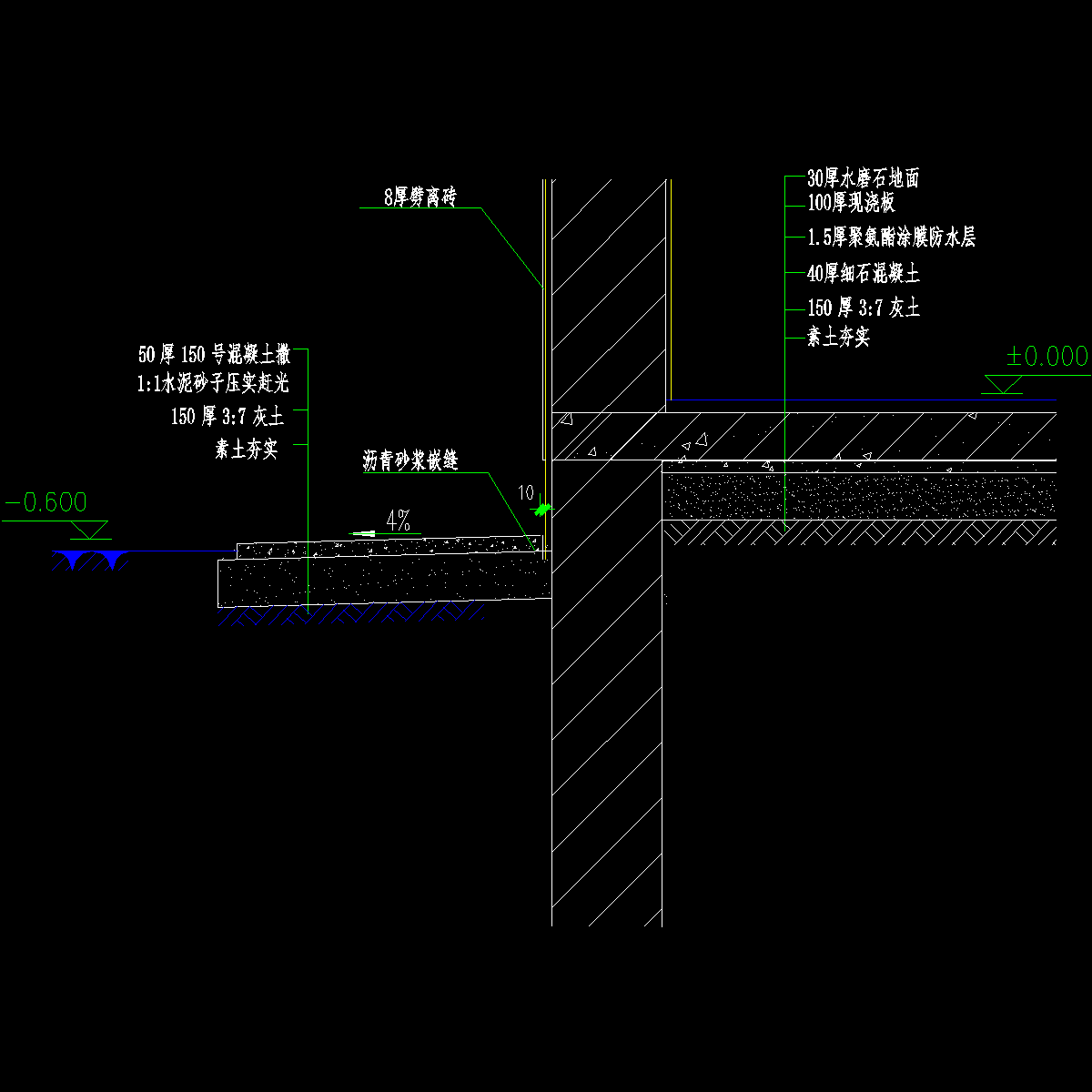

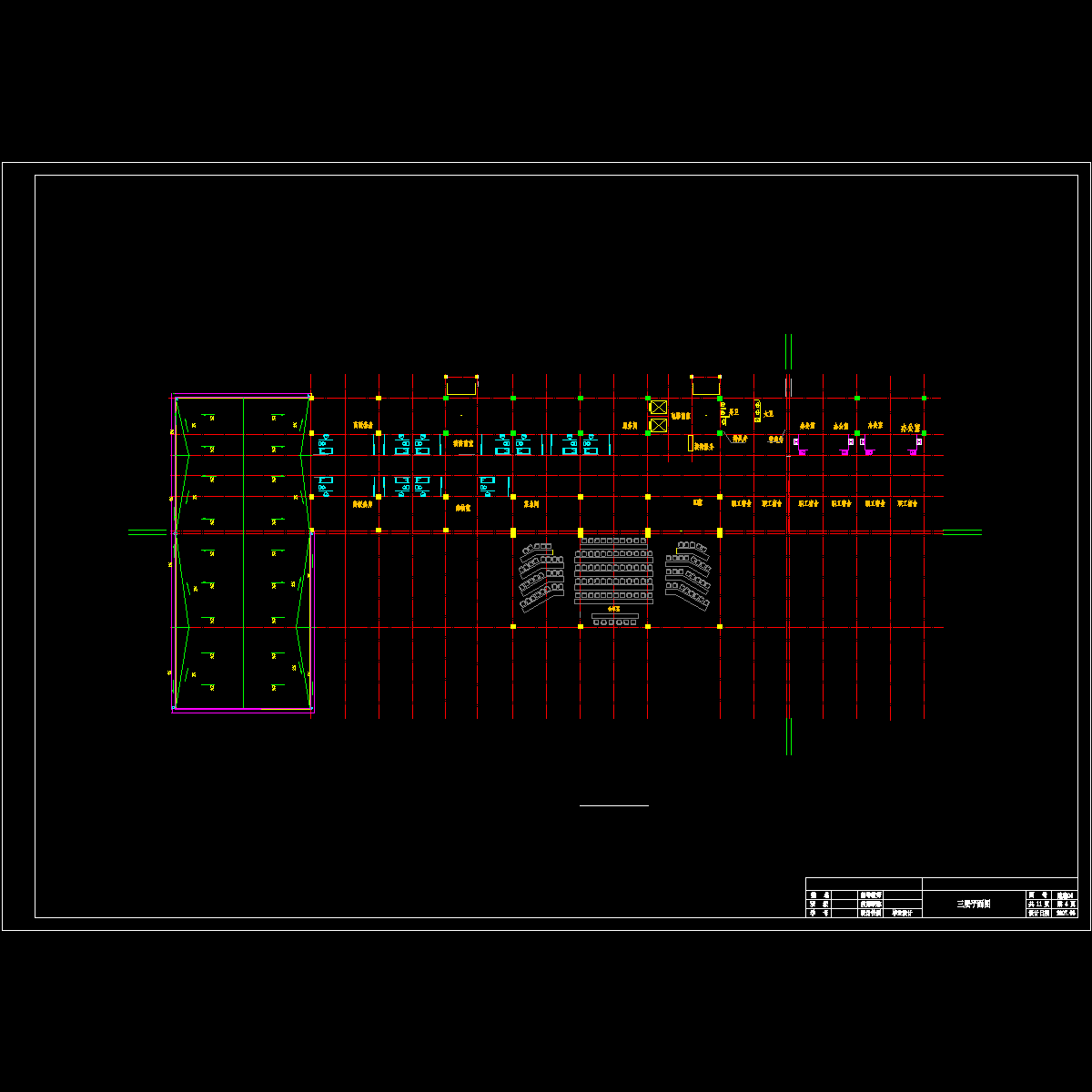

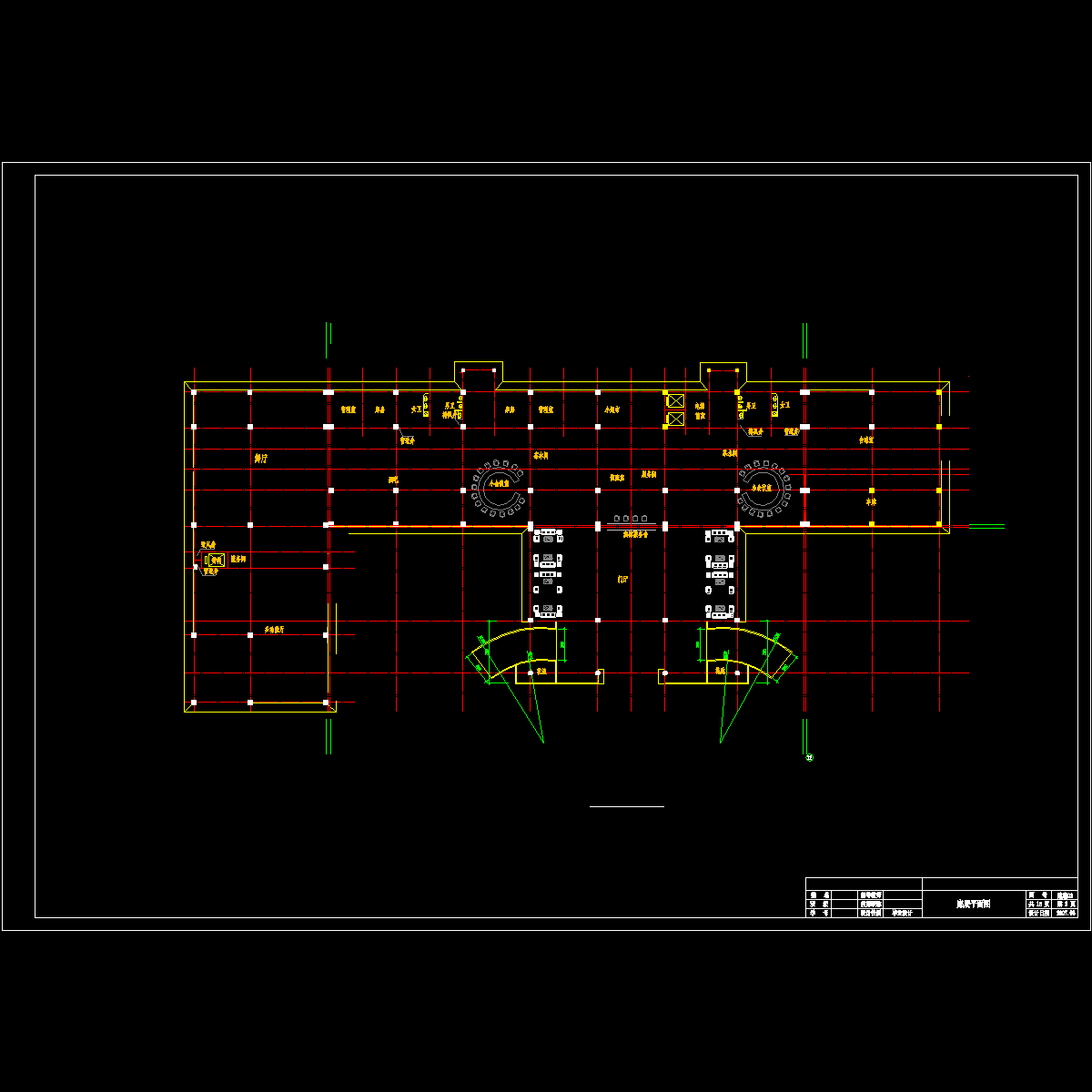

这份参考资料包括各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等，共16张图纸

2

3

4

墙身.dwg

散.dwg

bin3.dwg

bin2.dwg

bin1.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
