6层框架公寓毕业设计(建筑结构设计方案CAD图纸)

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

[学士]南京某六层框架公寓毕业设计(含计算书、建筑结构设计图)
该资料为：[学士]南京某六层框架公寓毕业设计(含计算书、建筑结构设计图)
该项目为南京市一拟建六层住宅。建筑面积约4000平方米,六层框架结构，建筑高度为17.80m，设有两个楼梯单元,一梯两户。本建筑物设防烈度为7 度，近震，场地土为二类。
内容包括：
计算书：
第一章 建筑设计
第二章 结构设计
第三章 PKPM计算结果
第四章 总结与展望
共89页。
该资料包含：

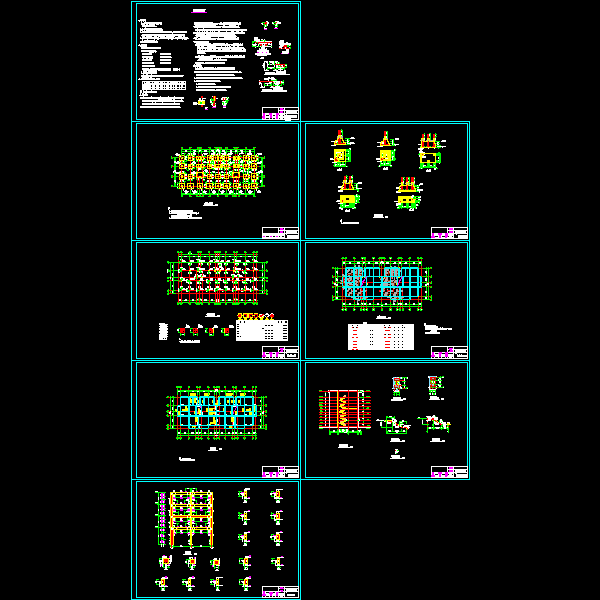

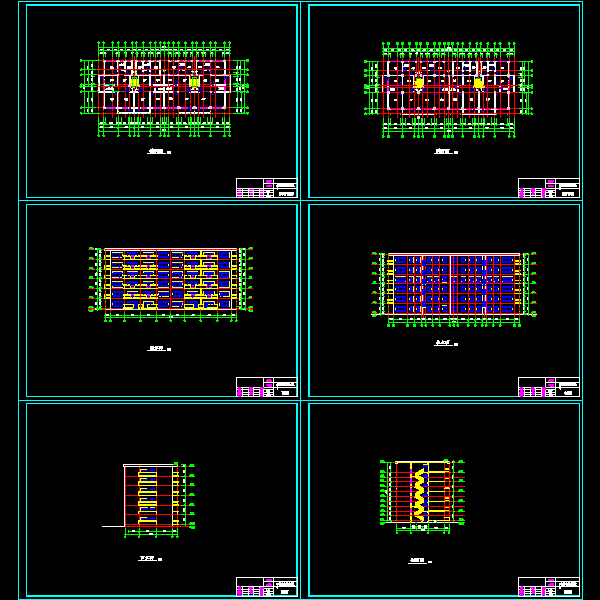

建筑平面图、建筑立面图、建筑剖面图、钢筋混凝土结构施工总说明、基础平面布置图、基础剖面详图、柱配筋平面图、标准层板配筋图、标准层梁配筋图、楼梯结构布置图、框架配筋图共14张图纸。

建筑总图.dwg

结构总图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-4-2 08:04:13上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑设计专区发帖交流相关知识。
