框架结构职工宿舍毕业设计方案配套CAD施工图纸(dwg)(6度抗震)(丙级独立基础)

woshiyig22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 参考图纸：8张
• 设计年代：近代

附件详情

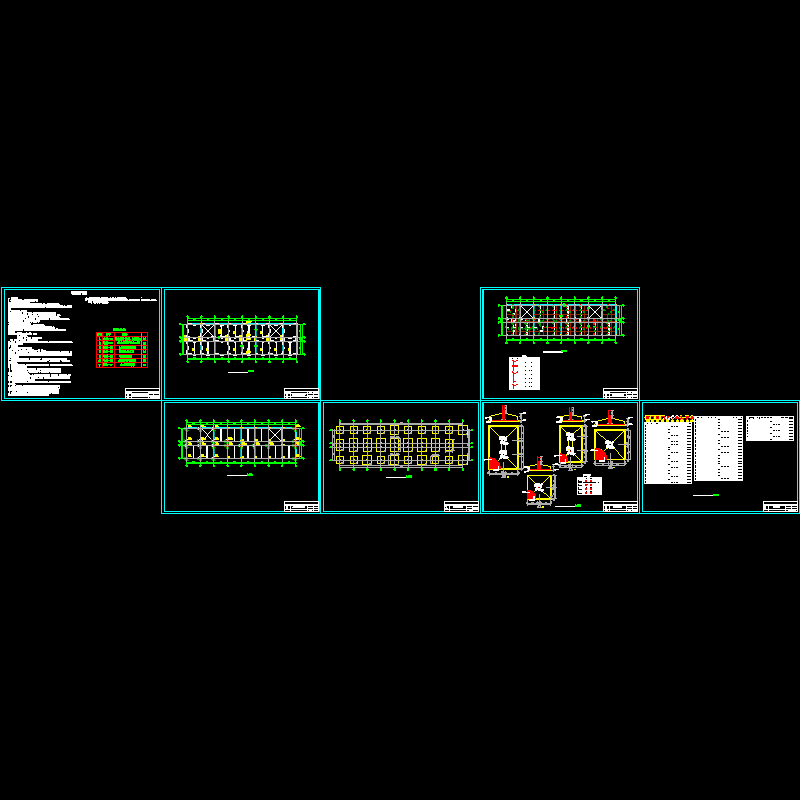

本图纸是框架结构教职工宿舍毕业设计，抗震设防烈度6度，场地为Ⅱ类，采用独立基础，该资料包含：结构设计总说明，标准层梁平法施工图，标准层楼板配筋图，柱平法施工图，标准层柱表，基础平面布置图，基础配筋详图，施工 平面布置图 7张图纸。
编制于2013.05月。

柱平法施工图

基础平面图

基础配筋详图

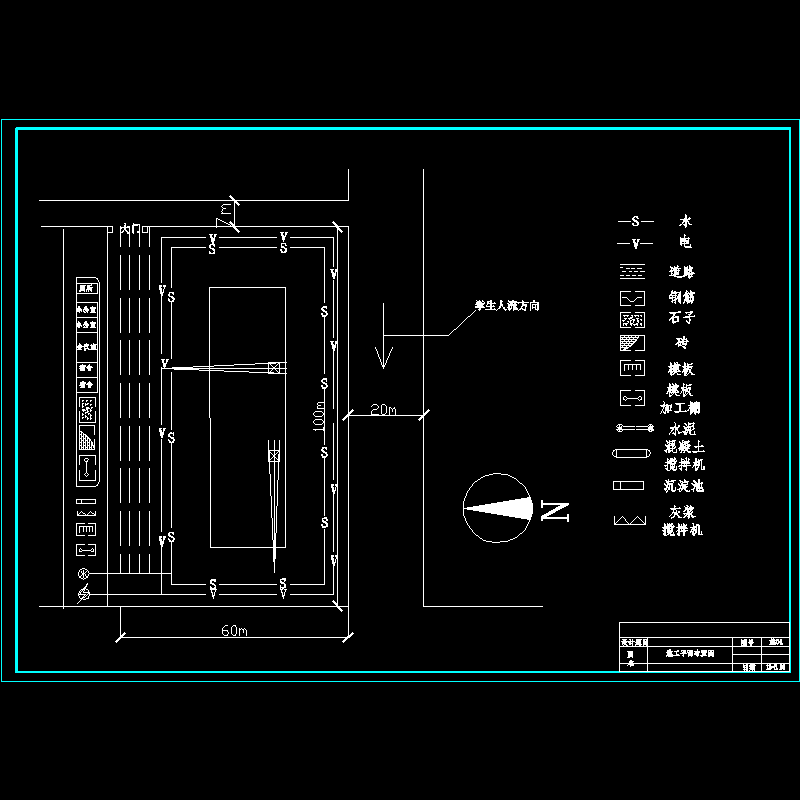

施工平面布置图.dwg

结施图 -改.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-8-26 20:40:04上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在毕业设计专区发帖交流相关知识。
