船舶公司车间CAD施工图纸(dwg)(6度抗震)(丙级独立基础)

hhjjxx88990

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度：单层厂房
• 地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 结构最大跨度：28m
• 抗震设防烈度：6度抗震
• 风压：0.60kN/平方米
• 参考图纸：19张
• 设计年代：近代

附件详情

青岛某船舶公司车间图纸
该资料为：青岛某船舶公司车间图纸
基本风压：0.60KN/平方米
抗震设防烈度：6度
吊车：电动单梁，A5~A6，10T,LK=26.75M，两台
结构几何尺寸为：56米*96米
该资料包含：
1.建筑图：设计说明、立面图、门窗表、一层平面图、屋面平面图、建筑节点图共4张图纸；
2.结构图：钢结构设计说明、电焊标准节点、基础平面布置图、基础详图、基础设计说明、钢柱平面布置图、锚栓平面布置图、GDL 平面布置图 、屋面檩条布置图、墙面檩条布置图、GJ布置图、ZC、结构节点大样、GJ-1、GDL-1、GDL-2共15张图纸。

2

3

4

第 1 张图

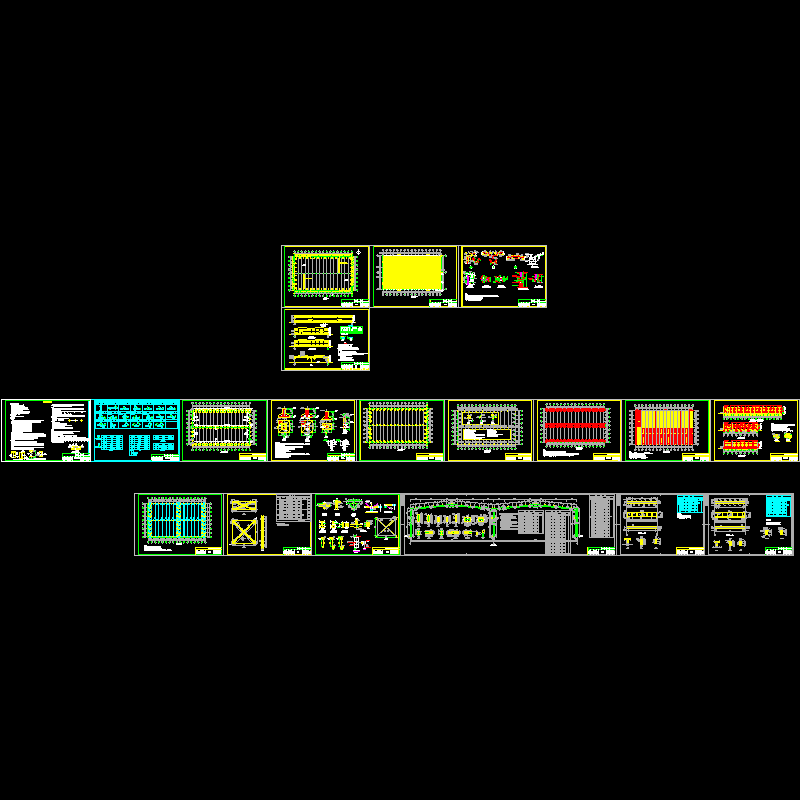

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-8-18 19:56:09上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在课程推荐专区发帖交流相关知识。
