一份6层砖混结构农民安置房结构CAD施工图纸（建筑图纸）

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构
• 基础形式 ：筏形基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.55kN/平方米
• 雪压：0.45kN/平方米
• 参考图纸：19张
• 设计年代：近代

附件详情

该项目是农民安置房项目，砖混结构，地上6+1层（含阁楼层）。总建筑设计面积：1451.3平方米，12户，抗震设防烈度为7度，地基基础设计等级为丙级，采用平板式桩筏基础。门厅处设柱下独基。
结构专业该资料包含：结构设计总说明，筏板施工图，墙体布置图，各层构件 平面布置图 ，标准层板配筋图，楼梯及节点详图，共计11张图。
建筑专业该资料包含： 建筑施工图设计 说明，平面图，立面图，剖面图，大样图等共计8张图。
分享投稿时间：近几年8月。

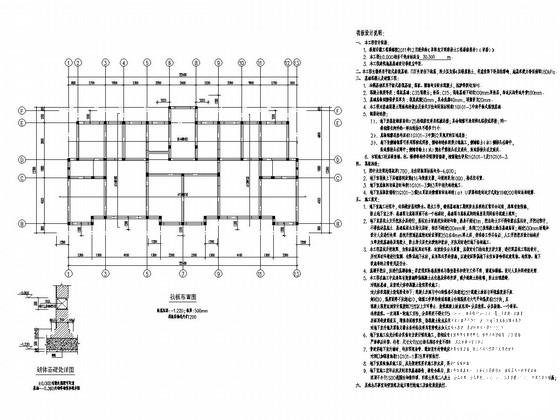

筏板布置图

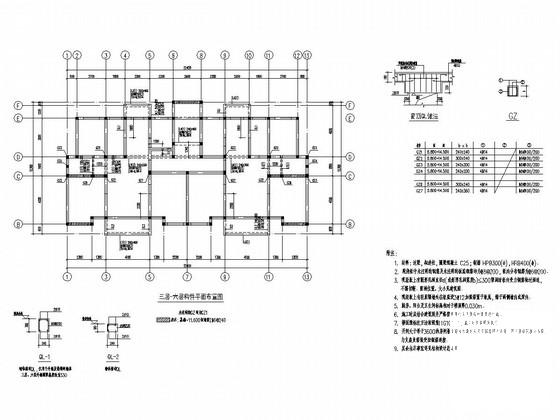

三层-六层构件平面布置图

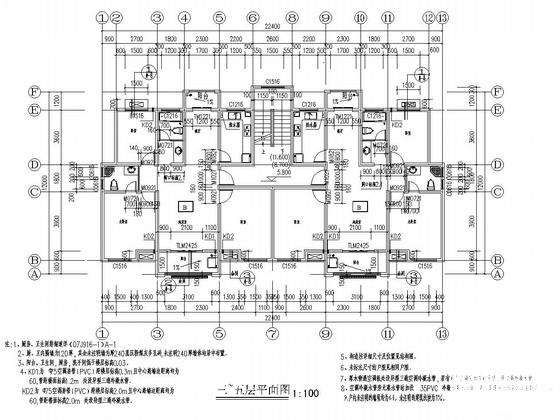

三~五层平面图

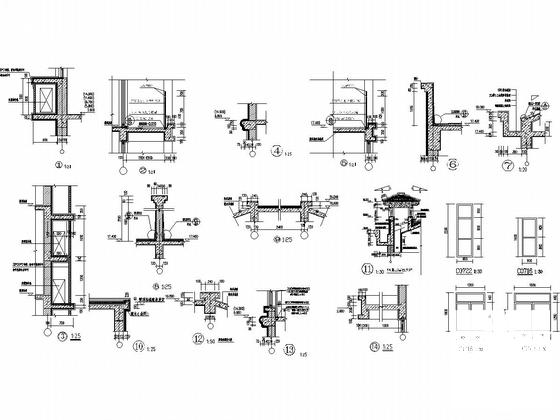

大样图

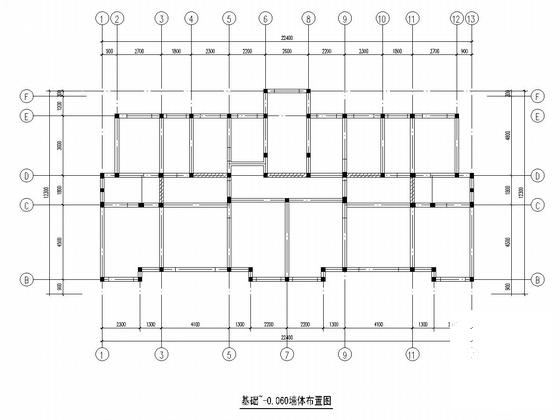

基础~-0.060墙体布置图

楼梯及节点详图

标准层板配筋图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

第 7 张图

第 8 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
