一份2层砖混别墅建筑结构CAD施工图纸

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅,别墅
• 建筑高度类型：多层建筑
• 建筑地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构
• 基础形式 ：桩基础
• 抗震设防烈度：7度抗震
• 风压：0.35kN/平方米
• 雪压：0.30kN/平方米
• 参考图纸：6张
• 设计年代：近代

附件详情

该资料包含：建筑设计说明，平面图，立面图，剖面图， 节点详图 等12张建筑图；
结构设计说明 ，基础平面布置图，结构 平面布置图 ， 楼梯详图 等6张结构图

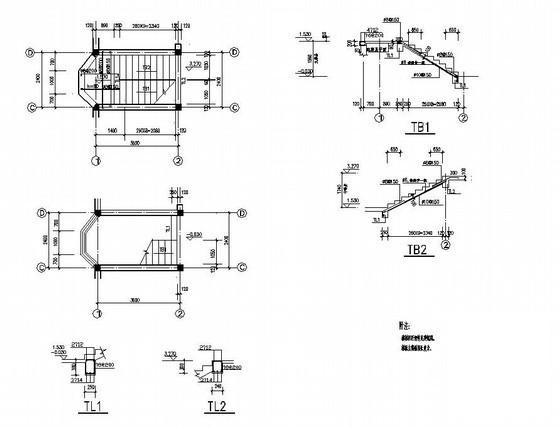

第 1 张图

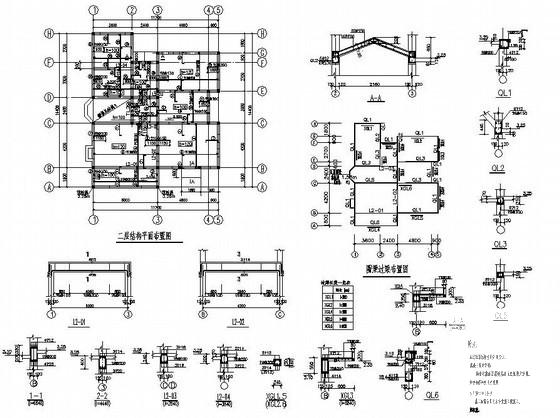

第 2 张图

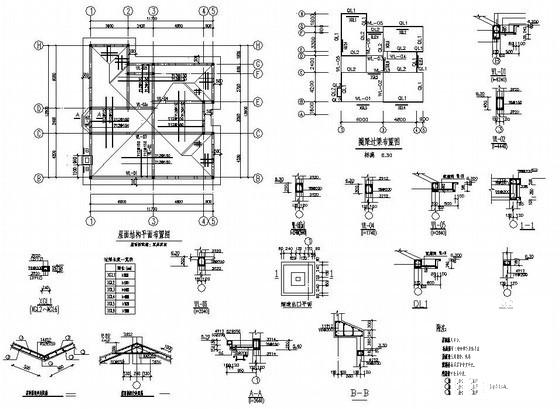

第 3 张图

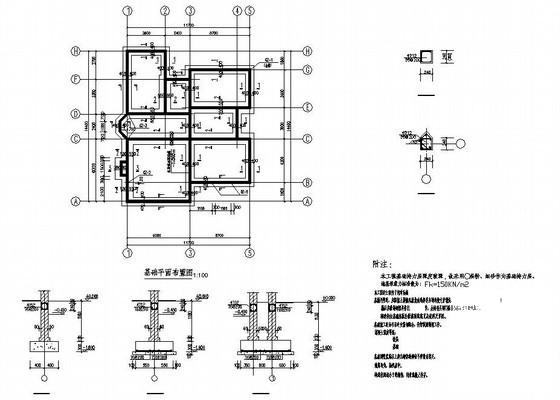

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
