一份砖混结构别墅结构CAD施工图纸（4层条形基础）

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅,别墅
• 建筑高度类型：多层建筑
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构
• 基础形式 ：条形基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.35kN/平方米
• 雪压：0.30kN/平方米
• 参考图纸：12张
• 设计年代：近代

附件详情

该资料包含： 结构设计说明 ，该项目所用平法图例及做法说明，基础平面图，顶板配筋图， 楼梯详图 等
共12张图纸。

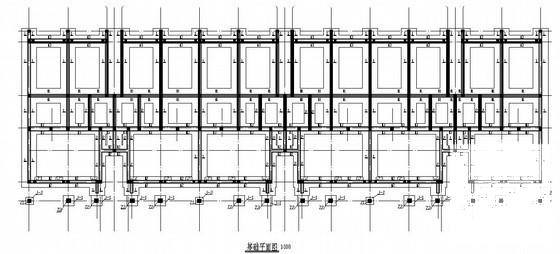

第 1 张图

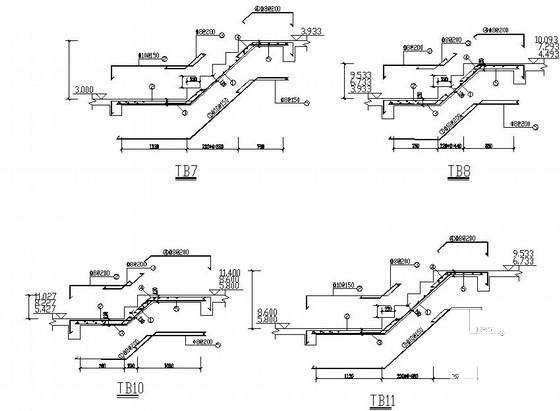

第 2 张图

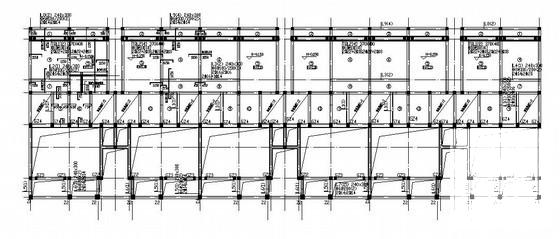

第 3 张图

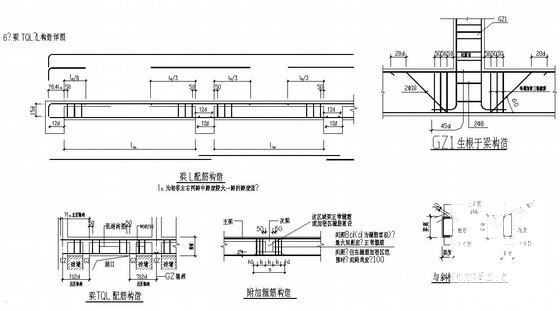

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
