6300平16层剪力墙结构农民安置房结构施工CAD图纸

附件详情

该项目是农民安置房项目，地上16层，地下1层，地上建筑设计面积：6375.6平方米，建筑建筑设计结构形式：剪力墙结构，结构的计算嵌固部位：基础底板，按7度进行抗震计算，采用先张法预应力高强混凝土管桩，基础型式为平板式桩筏基础，基础设计等级为甲级。

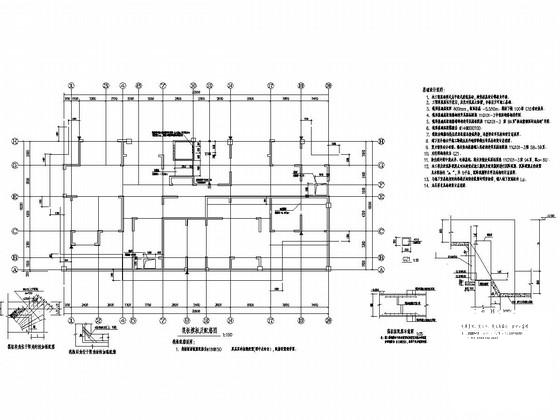

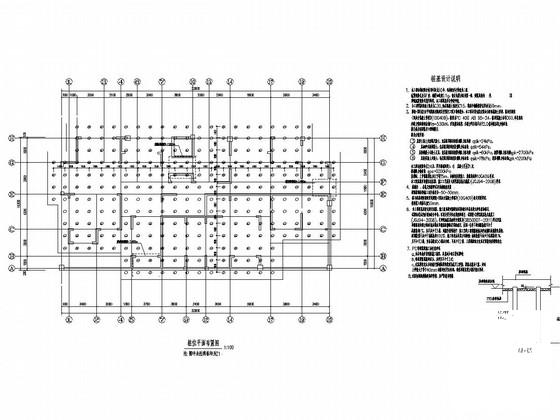

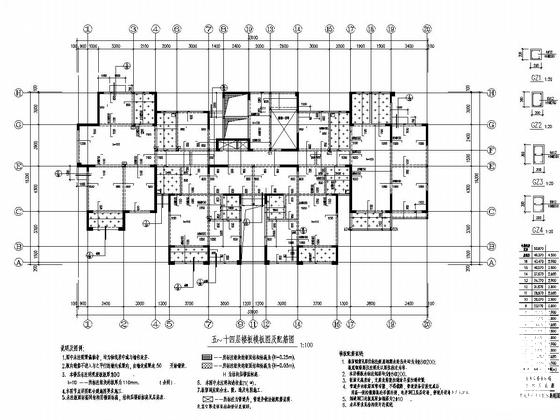

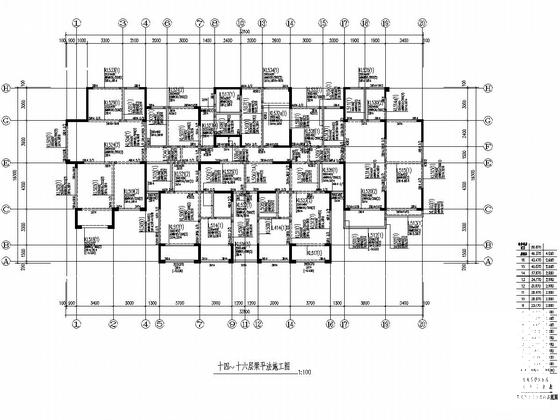

结构专业该资料包含： 结构设计说明 ，桩位 平面布置图 ，筏板模板及配筋图，墙、柱平面图，剪力墙暗柱配筋表，各层楼板模板图及配筋图，梁平法施工图，节点详图，楼梯图等共计29张图。

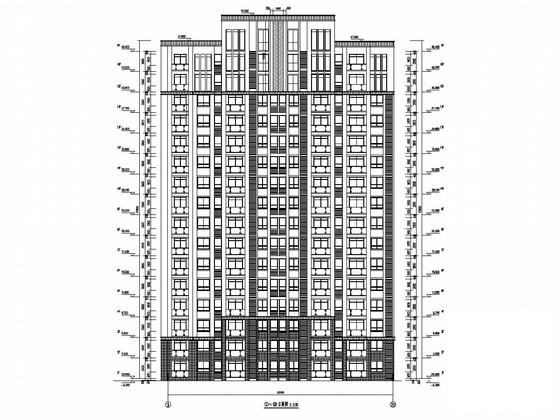

建筑专业该资料包含： 建筑施工图设计 说明，平面图，立面图，剖面图，大样详图，核心筒放大平面图等共计18张图。
