农民新村安置房弱电智能化cad平面图及系统图

该附件为安置房弱电智能化施工图

一、设计依据

1、建筑概况: 该项目为麦坪镇落底农民新村安置房项目,这份参考资料为本项目1#、2#、3#、4#、5#、6#、幼儿园及地下室车库弱点施工图,工程地点位于贵安新区、花溪区麦坪镇落底村,其中1,2,6号楼属于一类高层住宅;3,4,5号楼属于二类高层住宅。耐火等级:地上一级;地下一级;

二.设计范围

1、1#、2#、3#、4#、5#、6#、幼儿园及地下室车库弱电施工图;

2、住宅内弱电系统(电话、网络、电视、单元电子传呼门铃系统),(住宅户内只预留住户弱电箱,内部弱电部分由住户装修时另行设计)。

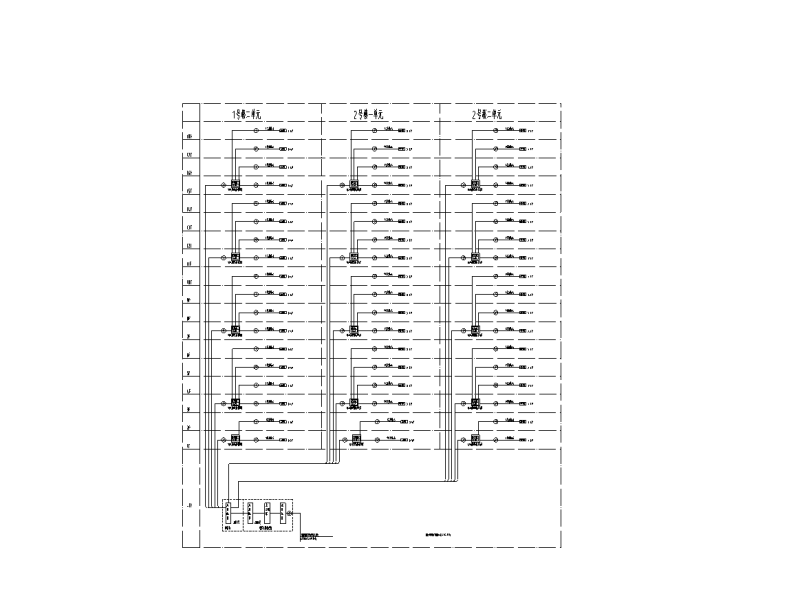

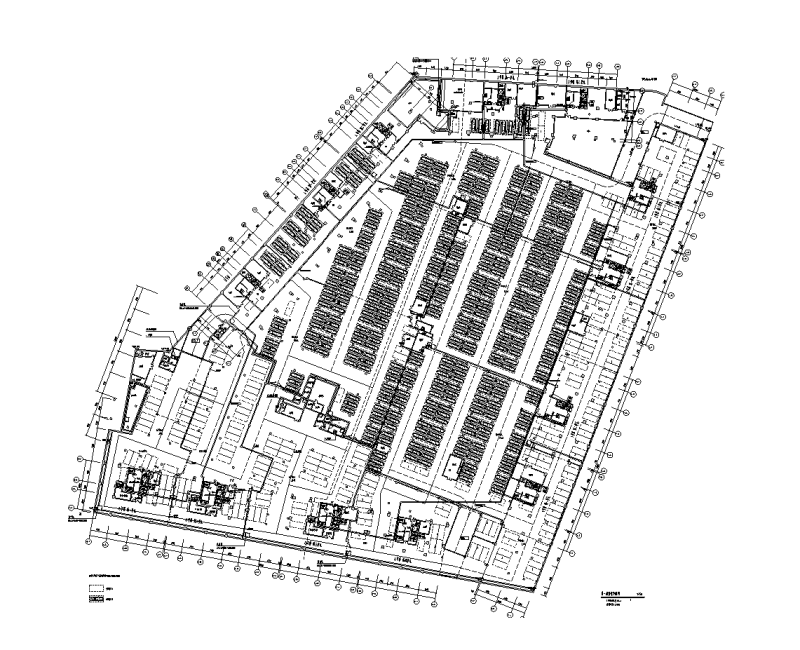

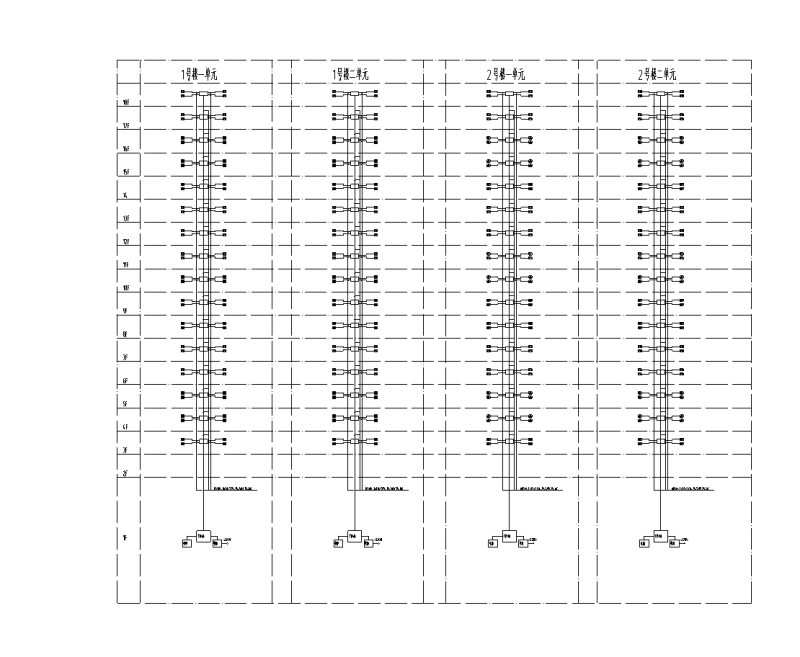

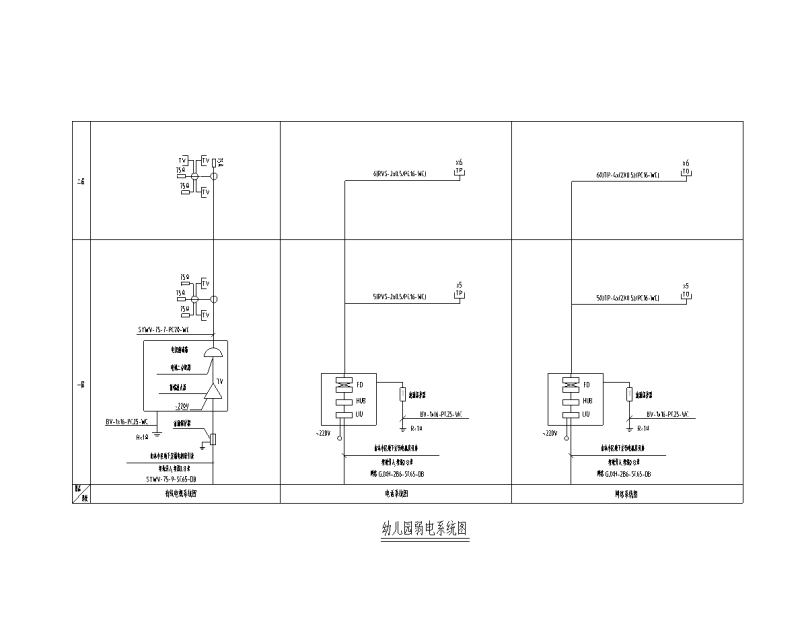

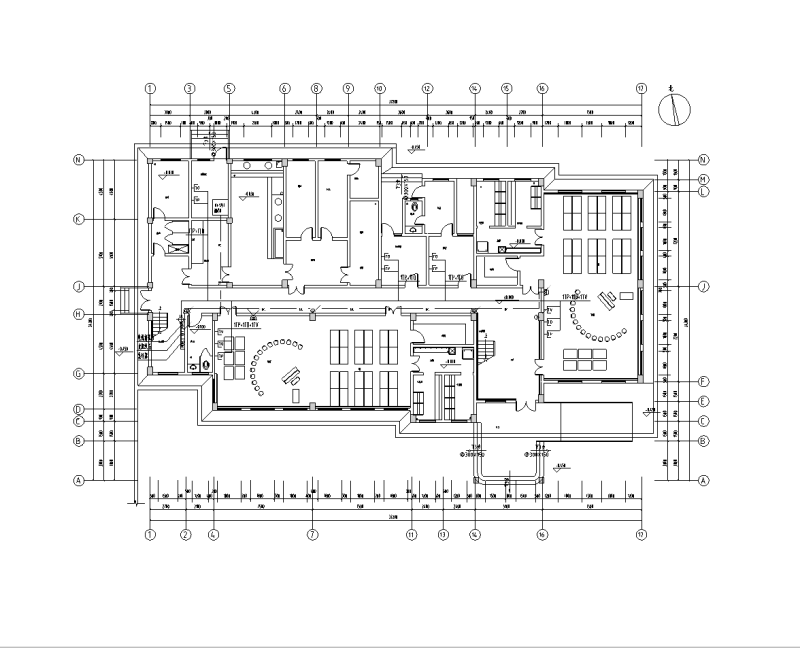

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源

以上是部分截图，请下载附件后查看完整高清内容
