砌体结构安置房小区大门结构CAD施工图纸（建筑图纸）

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：交通建筑
• 建筑高度：单层建筑
• 地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：砌体结构
• 基础形式 ：条形基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.45kN/平米
• 雪压：0.55kN/平米
• 参考图纸：4张
• 图纸年代：近代

该项目是安置房小区大门项目，地上一层，结构型式为砌体结构，高度为2.7m，建筑面积：21.5平米，抗震设防烈度为7度，条形基础，基础设计等级为丙级。
该资料包含：结构设计总说明，基础 ，屋顶板平面配筋图，基础详图，建筑专业施工图设计统一说明，平面图，立面图，剖面图。
出图时间：2015年12月。

社区建筑.dwg

社区结构图.dwg

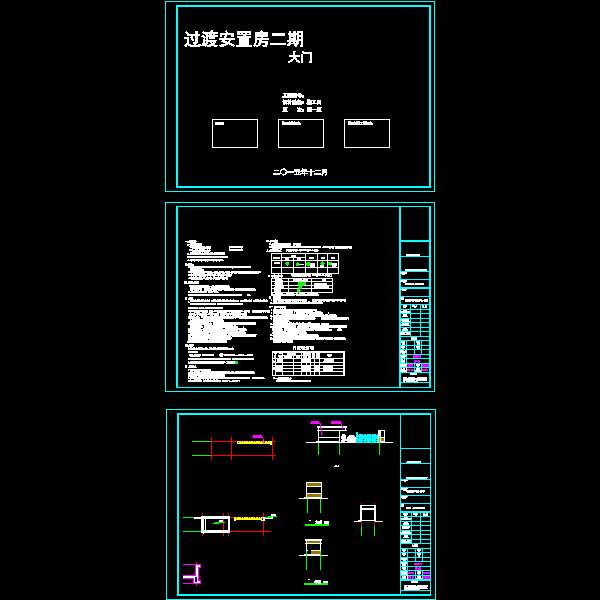

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
