一份独立基础框架结构拆迁安置房结构CAD施工图纸（7度抗震）

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：单层建筑
• 建筑地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 抗震设防烈度：7度抗震
• 风压：0.30kN/平方米
• 参考图纸：14张
• 设计年代：近代

附件详情

结构设计总说明、主大门基础平面布置图、主大门基础顶~屋面柱平面布置图、主大门梁平法施工图、次大门基础平面布置图、次大门基础顶~屋面柱平面布置图、次大门梁平法施工图、公厕基础平面布置图、公厕柱 平面布置图 、公厕梁平法施工图共14张图纸。

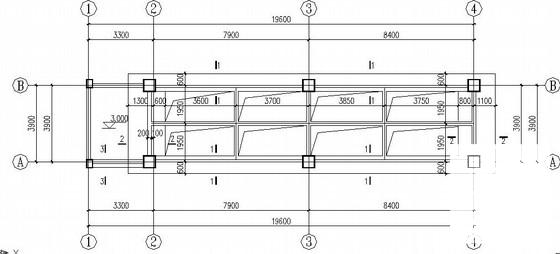

第 1 张图

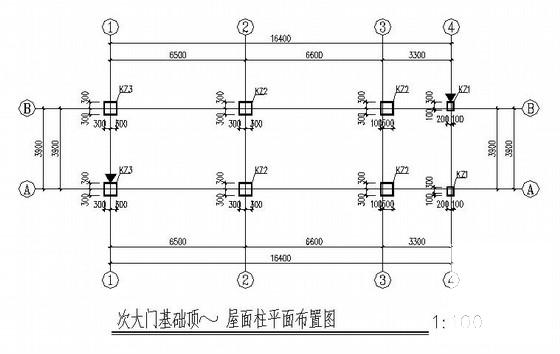

第 2 张图

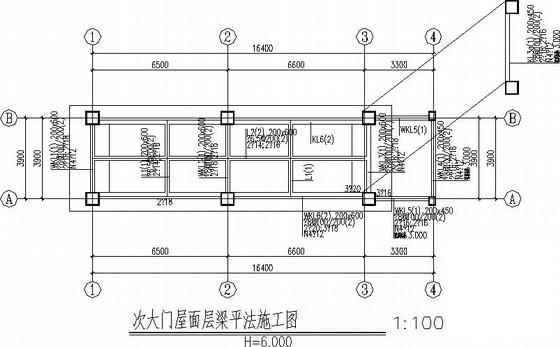

第 3 张图

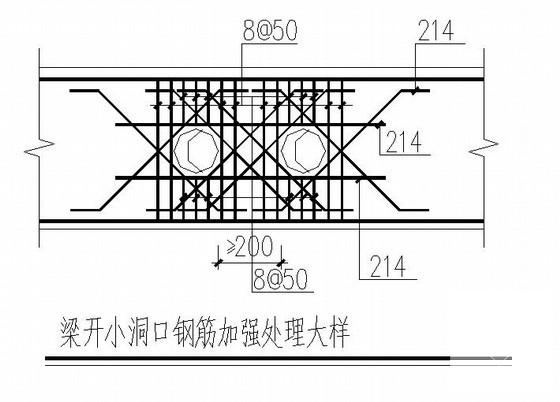

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
