实验小学大门结构施工CAD图纸(建筑图纸)

  • 建筑类别:教育,交通建筑
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构,钢筋混凝土结构
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 参考图纸:5张
  • 设计年代:近代

附件详情

该项目是大同实验小学大门项目,地上1层,总建筑设计面积:44.5平方米,采用砖混结构,基础采用墙下钢筋混凝土条形基础,抗震设防烈度为7度。

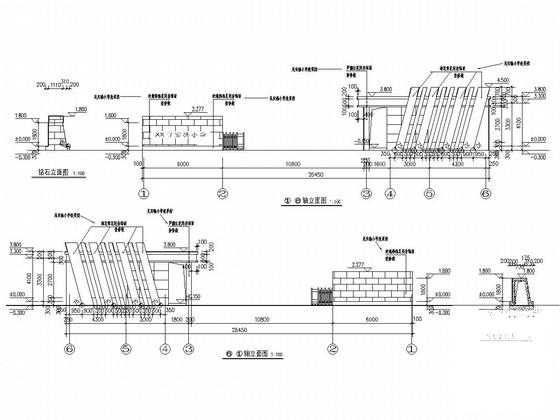

该资料包含: 结构设计说明 ,基础 平面布置图 ,屋顶结构平面图,屋顶造型平面图;建筑设计说明及工程做法,平面图,立面图,剖面图。共计5张图。

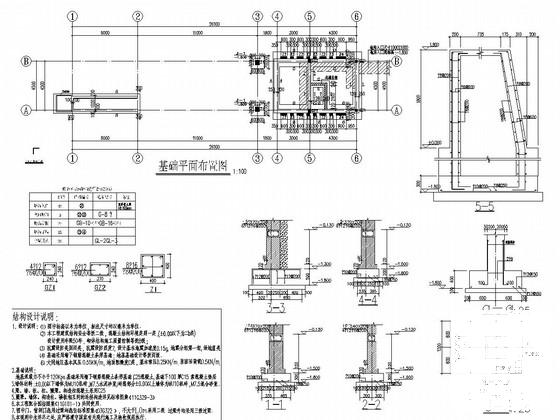

基础平面布置图

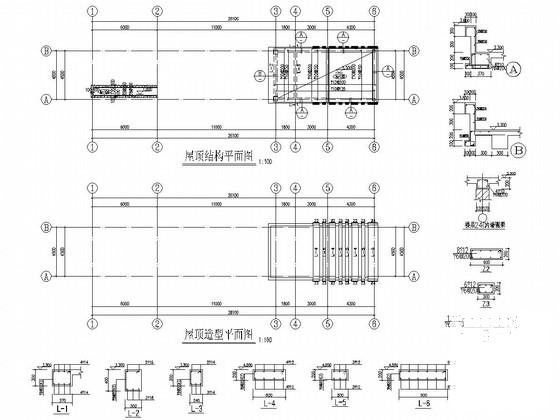

屋顶结构平面图

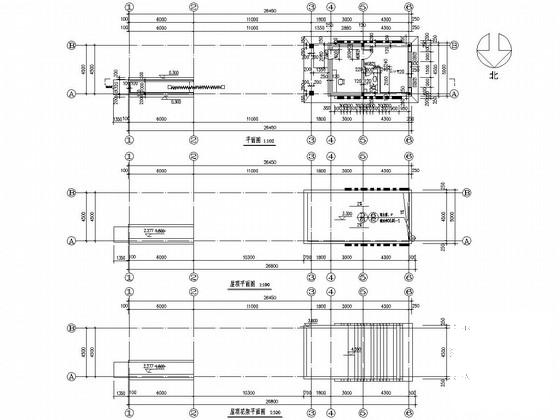

一层平面图及顶部平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 小学建筑图纸 - 1
    小学建筑图纸 - 1
  • 小学建筑图纸 - 2
    小学建筑图纸 - 2
  • 小学建筑图纸 - 3
    小学建筑图纸 - 3
  • 小学建筑图纸 - 4
    小学建筑图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
