115平方米小学校大门建筑电路给排水施工CAD图纸
- 图纸设计深度：施工图
- 其它专业图纸：结构, 给排水, 电气
- 建筑设计面积：115平方米
- 设计效果图：无
附件详情
该工程位于某中小学校区内，平面位置见总平面图。地面一层，总建筑面积为115平方米，钢筋混凝土框架结构，建筑性质为临建，建筑类型为丙类，建筑等级为3级，建筑抗震烈度为7度，建筑耐火等级为二级，设计使用年限为50年。
图纸内容包括设计说明、用料总说明、门窗列表、资料目录、门廊顶剖面、门卫屋顶平面图、电照及等电位联结平面图、给水系统图、排水系统图等等
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
建筑给排水施工图纸 - 1 -

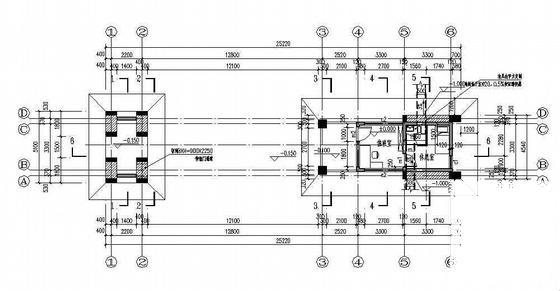

建筑给排水施工图纸 - 2 -

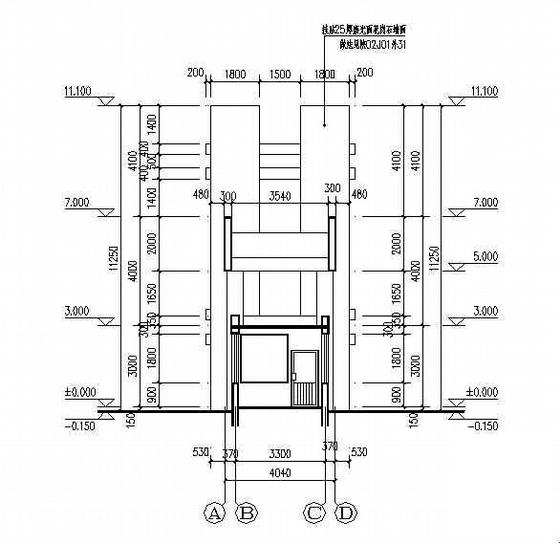

建筑给排水施工图纸 - 3 -

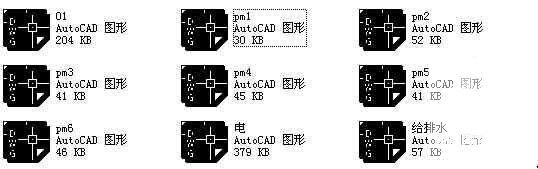

建筑给排水施工图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-03
- 评论次数：0
- 浏览次数：0
- 文件大小：0.54 MB
- 收藏次数：0
-
文件名称：
附件-995886689776858555788.rar
