一份4层剧场建筑给排水CAD施工图纸

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：娱乐,文化
• 建筑高度类型：多层建筑
• 建筑地上层数：4层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：13张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水方式：市政供水
• 供水分区：无
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：10
• 大样节点：泵房,卫生间
• 项目所在地：山东

附件详情

• 资料目录
• 给排水设计及施工说明
• 地下层给排水平面图
• 一层给排水平面图
• 二层给排水平面图
• 三层给排水平面图
• 四层给排水平面图
• 屋面给排水平面图
• 卫生间放大图
• 给水系统图
• 循环水系统图
• 排水系统图
• 雨水系统图
• 消火栓系统图
• ……

附件详情

项目概要：该项目位于山东，是一娱乐剧场建筑给排水项目，建筑层数为地上二层，地下一层，建筑高度13米；雨水系统采用内排水系统，自动喷水灭火系统: 在门厅，办公室，休息厅，环形走道及包间设置湿式自动喷水灭火系统；
设计范围：该项目设计内容包括:给水系统, 排水系统,消火栓系统, 自喷淋系统、灭火器配置系统等；
，共计13张图纸；

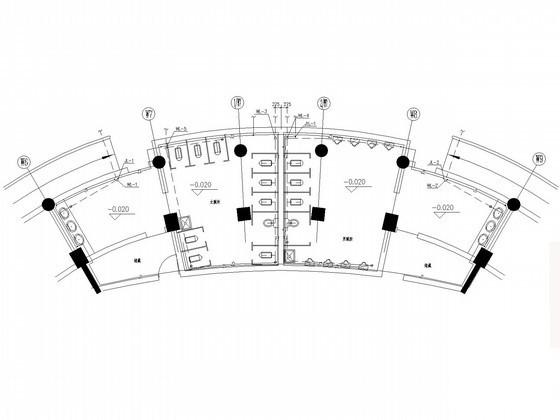

卫生间大样图

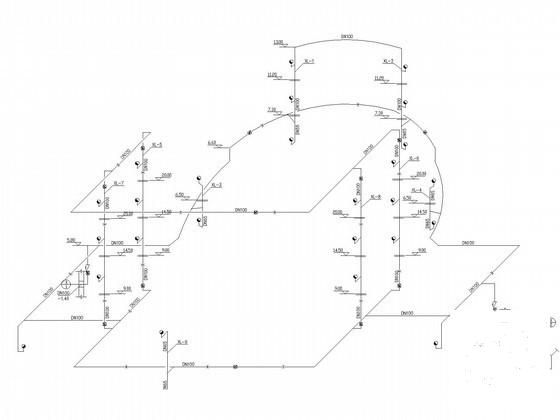

排水系统图

消火栓系统图

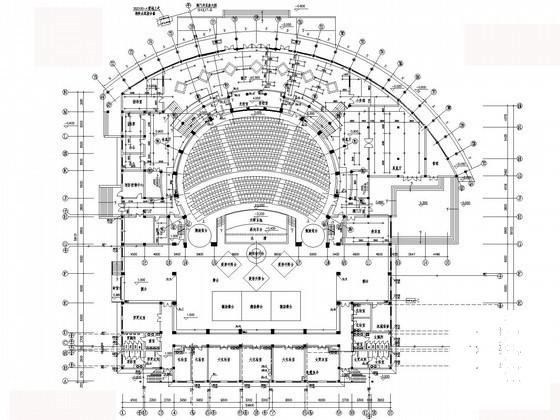

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-16 14:02:08上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
