一份19层市民中心建筑给排水施工工程CAD图纸

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：高层建筑
• 建筑设计面积：60536.9平方米
• 建筑地上层数：19层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：24张
• 设计年代：近代
• 地下室用途：设备用房
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室内消火栓系统,喷淋系统
• 供水设备：高位水箱,水泵站
• 供水方式：市政供水,变频供水,分区供水,高位水箱供水
• 供水分区：三区
• 排水体制：污废分流
• 雨水重现期：20年
• 火灾危险等级：严重危险级Ⅰ级
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 大样节点：水箱,泵房,卫生间
• 流程图：4
• 项目所在地：江苏

附件详情

• 给排水设计施工说明 图例
• 给排水平面图
• 自动喷淋平面图
• 消火栓系统流程图
• 自动喷淋系统流程图
• 排水系统流程图
• 给水系统流程图
• 雨水系统流程图
• 卫生间大样图
• 核心筒大样图
• 泵房大样图
• 集水井大样图

附件详情

资料介绍：该项目该项目为泗阳县市民中心建筑给排水施工工程。建筑高76.8米，共19层，共计60536.9平米，为一类高层综合楼。其中地下室一层为厨房及设备用房，一至二层为公共服务区域，三至顶层为办公用房。该项目为甲类建筑，可再生能源利用采用光伏发电系统。该资料内容为地上部分及对应地下室部分的室内给排水及消防设计，室外给排水部分另详设计。
设计内容：给排水系统设计 热水系统设计 污水系统设计 消防系统 设计 自动喷淋系统设计 报警控制系统设计 消防水池设置设计等。


，图纸共24张。

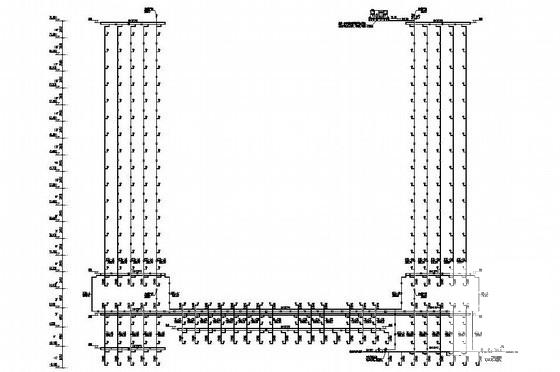

消火栓系统流程图

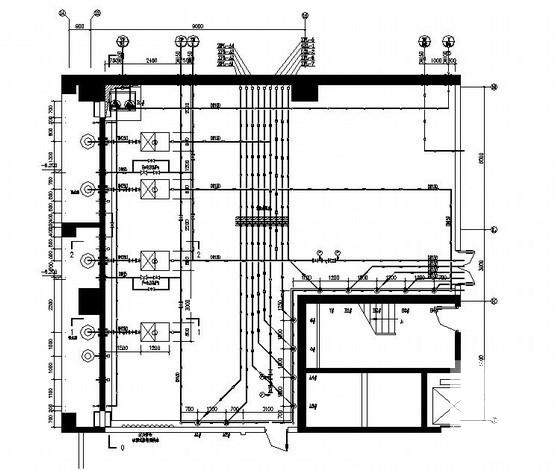

泵房大样图

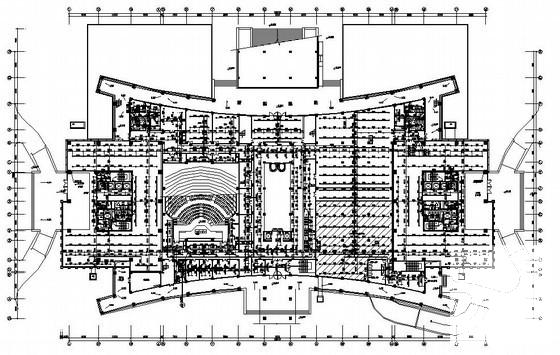

机房层给排水平面图

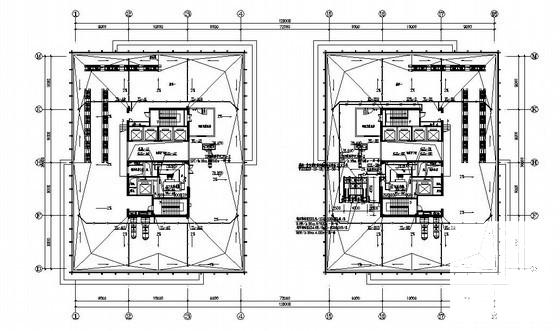

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-1 17:02:08上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
