该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源
-
附件设计说明：有
-
建筑类别：工业建筑
-
建筑高度类型：高层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
建筑设计面积：25988平方米
-
建筑地上层数：18层
-
建筑地下层数：1层
-
图纸设计深度：施工图
-
参考图纸：48张
-
设计年代：近代
-
地下室用途：车库,设备用房
-
生活供水设计：生活给水系统
-
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
-
供水方式：市政供水,分区供水
-
供水分区：四区
-
排水体制：污废合流
-
消火栓用水量室外(L/S)：40
-
消火栓用水量室内(L/S)：40
-
大样节点：泵房,卫生间
-
项目所在地：安徽
附件详情
-
室内给排水设计、施工说明及图例
-
给排水平面图
-
自喷平面图
-
泵房管线平面图
-
基础定位图
-
泵房说明及管线系统图
-
设备大样图
-
卫生间给排水大样图
-
生活给水系统原理图
-
消火栓系统原理图
-
排水系统图
-
喷淋系统原理图
附件详情
该项目总建筑面积25988平方米，建筑高度82.2米，含地下建筑1层，主要为汽车库，设备用房，建筑分类为一类公建，耐火等级1级，设计范围包括生活给水系统、生活污废水排水系统、室内消火栓系统、自喷给水灭火系统。建筑灭火器配置。
，共48张。

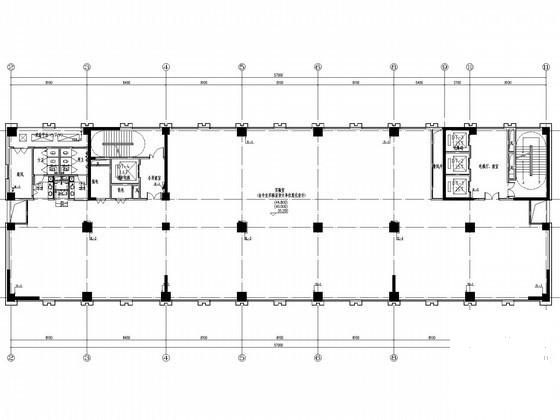

第 1 张图

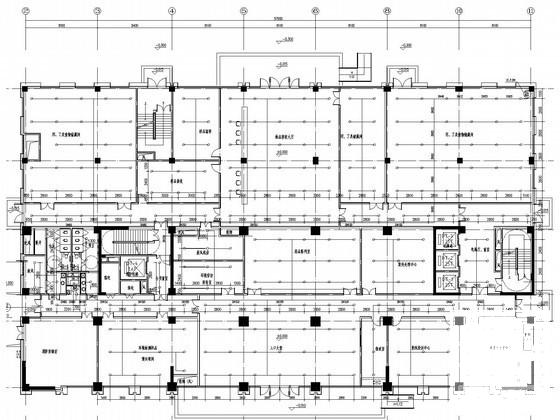

第 2 张图

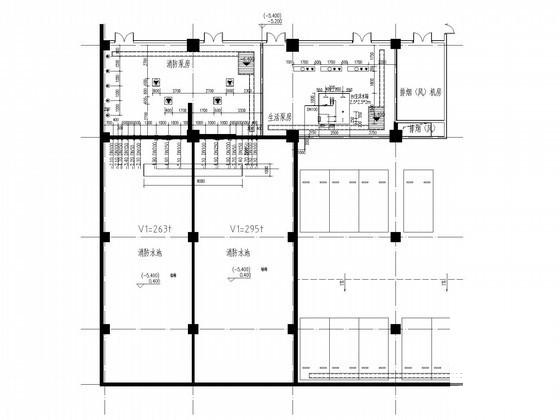

第 3 张图

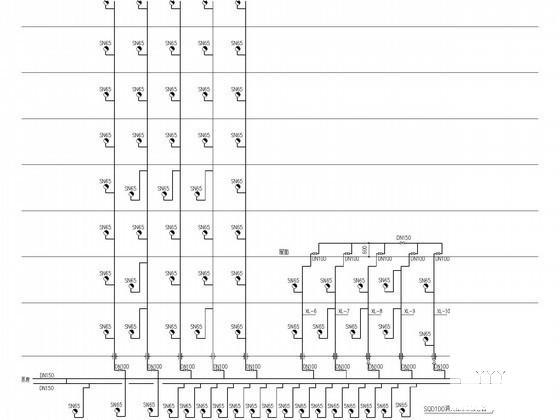

第 4 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
温馨提示：该资料由网友于2020-2-16 15:20:29上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
|
