一份4层艺术中心建筑给排水CAD施工图纸

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：教育,文化
• 建筑高度类型：多层建筑
• 建筑设计结构形式：其他结构
• 建筑设计面积：7000平方米
• 建筑地上层数：4层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：21张
• 设计年代：近代
• 地下室用途：车库
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水设备：水泵站,水池
• 供水方式：市政供水
• 供水分区：无
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：15
• 大样节点：泵房,卫生间
• 项目所在地：湖南

附件详情

• 资料目录
• 设计说明
• 负一层给排水平面图
• 一层给排水平面图
• 二层给排水平面图
• 11.400层给排水平面图
• 负一层消防给水平面图
• 一层消防给水平面图
• 二层消防给水平面图
• 三层消防给水平面图
• 11.400层消防给水平面图
• 卫生间给水平面图
• 卫生间排水平面图
• 给水系统图
• 排水系统图
• 消火栓给水系统图
• 负一层喷淋系统图
• 一层喷淋系统图
• 二、三层喷淋系统图
• 11.400层喷淋系统图
• 泵房及水池平剖面图

附件详情

该项目位于湖南，是一学校艺术中心项目，其中建筑面积为7000平米，建筑高度为27米，地上四层，半地下车库一层，属于大空间民用建筑，建筑耐火等级为二级；
设计范围：该项目设有给水系统、排水系统、灭火器配置、消火栓系统、自动喷淋灭火系统
，共计21张图纸；

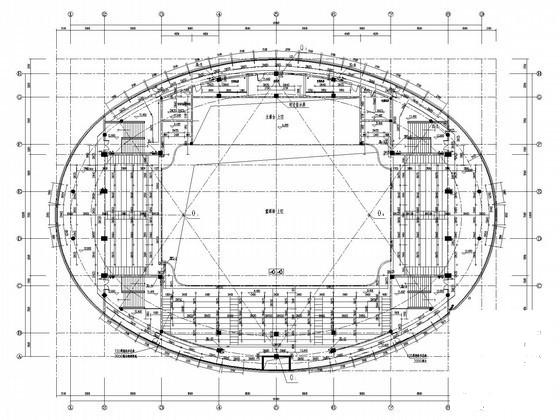

一层消防给水平面图

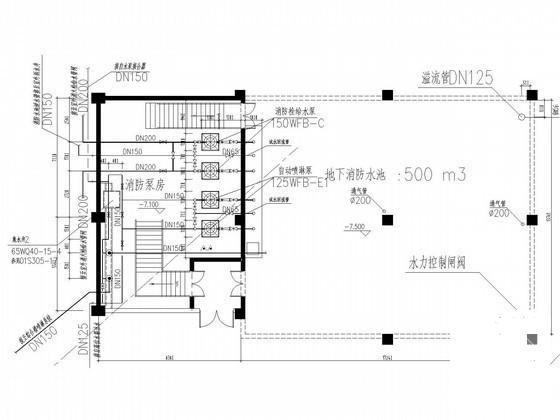

泵房平面图

卫生间给排水系统

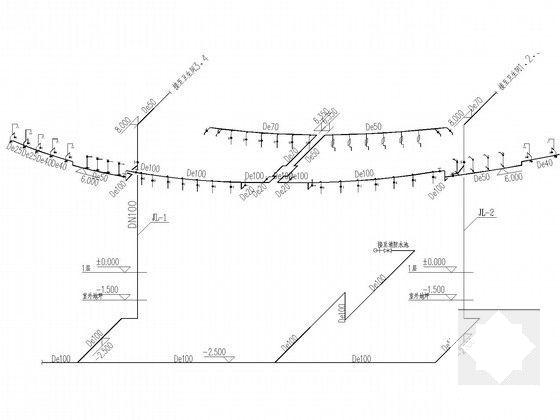

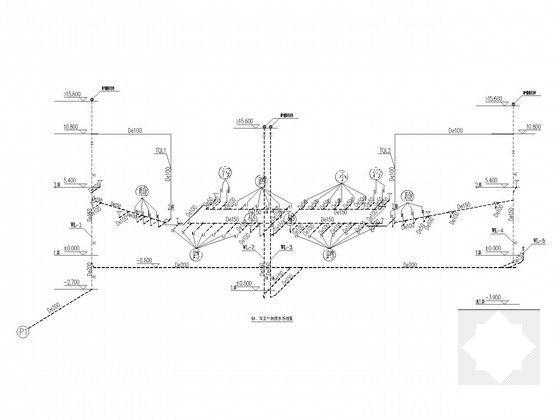

卫生间排水系统图

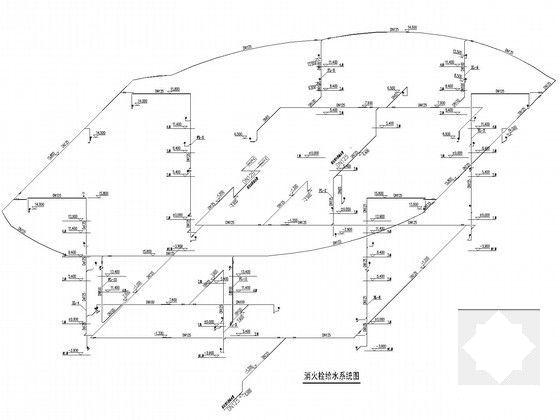

消火栓给水系统

负一层喷淋系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
