一份4层居住建筑给排水CAD施工图纸（同层排水）

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：无
• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 参考图纸：33张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 大样节点：卫生间
• 项目所在地：辽宁

附件详情

• 给排水设计说明，图例，材料表
• 给水系统图
• 排水系统图
• 卫生间大样图

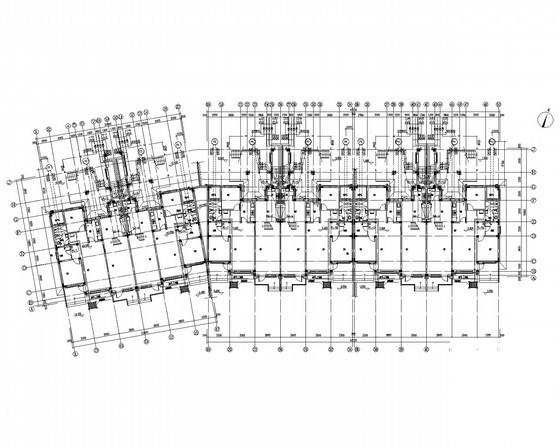

• 给排水平面图

附件详情

该项目为多层居住建筑，共四层。设计范围：室内给水设计、室内污水设计。
，共33张

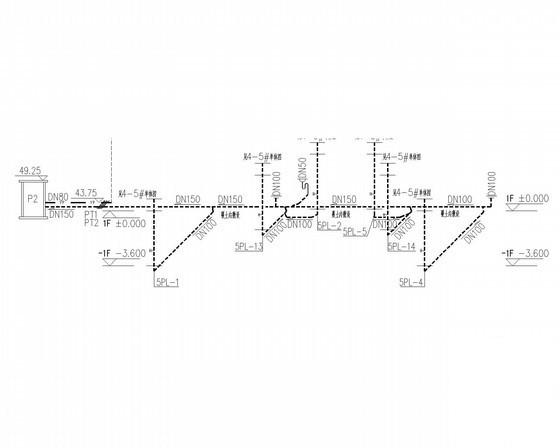

车库排水系统图

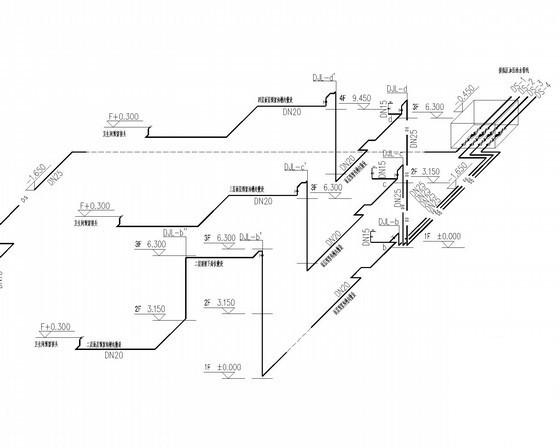

给水系统图

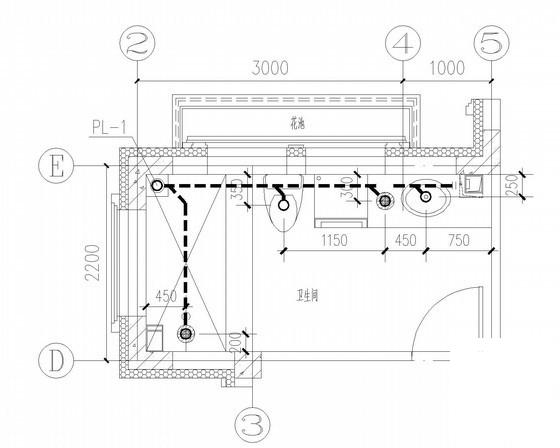

卫生间大样图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
