一份3层幼儿园建筑给排水CAD施工图纸

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：3层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：12张
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水设备：高位水箱
• 供水方式：市政供水
• 供水分区：无
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：轻危险级
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：10

附件详情

• 给排水设计说明
• 半地下室给排水平面图
• 首层给排水平面图
• 二层给排水平面图
• 三层给排水平面图
• 天面给排水平面图
• 半地下室消防给水平面图
• 首层消防给水平面图
• 二层消防给水平面图
• 三层消防给水平面图
• 天面消防给水平面图
• 消火栓给水系统图

附件详情

项目概要：该项目是一幼儿园建筑给排水项目，建筑层数为地上三层，建筑高度为：14.5米，属于民用建筑、耐火等级为 二级；
设计范围：生活给水系统、排污系统、雨水系统、消火栓系统。
共计12张图纸；

首层消防给水平面图

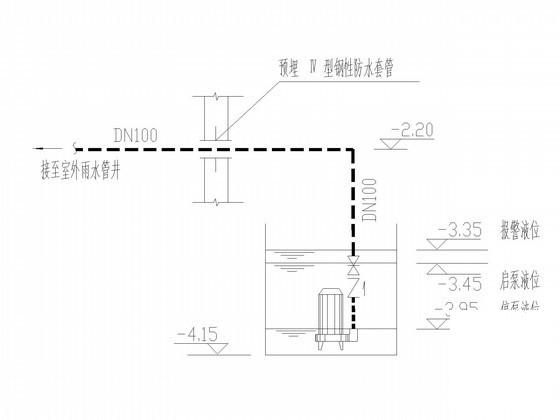

集水井排水示意图

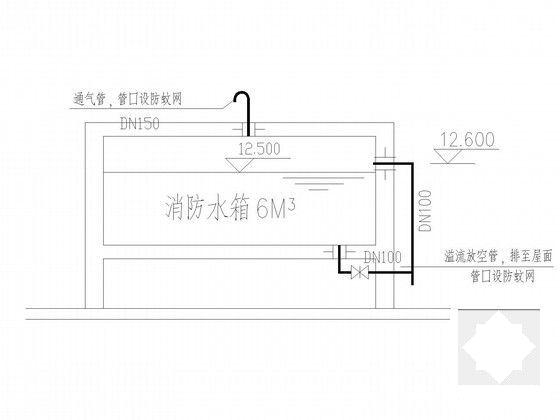

水箱剖面图

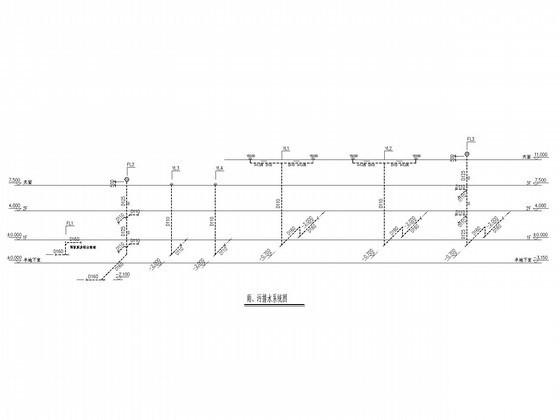

雨、污排水系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
