一份幼儿园室外给排水平面设计CAD施工图纸

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：教育,文化
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：783平方米
• 图纸设计深度：施工图
• 参考图纸：4张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：循环冷却水系统
• 排水设计：污水系统,雨水系统,消防排水
• 消防设计：室外消火栓系统
• 供水设备：水泵站,水池
• 供水方式：市政供水
• 雨水重现期：2年
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：20
• 特殊系统：游泳池,水景池
• 项目所在地：安徽

附件详情

• 室外给排水设计说明

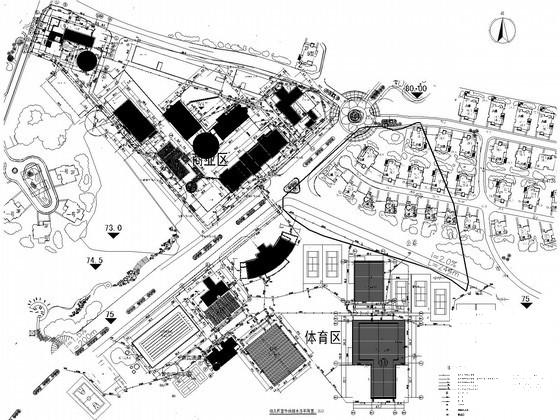

• 幼儿园室外给排水总平面图
• 幼儿园屋顶给排水平面图
• 综合技术经济指标

附件详情

该项目位于安徽，设计范围:商业区和体育中心区两个地块的室外污水、雨水和生活、消防给水管网总平面设计。主要为幼儿园室外给排水设计。
，共4张图。
