该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源
-
附件设计说明：有
-
建筑类别：教育
-
建筑高度类型：多层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
建筑设计面积：2048.48平方米
-
建筑地上层数：4层
-
图纸设计深度：施工图
-
参考图纸：6张
-
设计年代：近代
-
生活供水设计：生活给水系统
-
排水设计：污水系统,废水系统,雨水系统
-
消防设计：室内消火栓系统,灭火器配置系统
-
供水设备：高位水箱,水泵站,水池
-
供水方式：市政供水,变频供水,高位水箱供水
-
排水体制：污废分流,雨污分流
-
排水技术：重力排水
-
雨水重现期：5年
-
消火栓用水量室外(L/S)：15
-
消火栓用水量室内(L/S)：20
-
大样节点：卫生间
-
项目所在地：广东
附件详情
-
资料目录
-
给排水设计施工总说明
-
一层排水平面图
-
一层给水平面图
-
二层给排水平面图
-
三-四层给排水平面图
-
天面层给排水平面图
-
屋顶层排水平面图
-
排水系统示意图
-
给水系统示意图
-
消火栓系统示意图
附件详情
该项目位于广东，建筑层数：地上4层；建筑高度14.7米，建筑总占地面积：503.72平米，总建筑设计面积：2048.48平米。设计范围：该项目设计范围包括：给水系统、排水系统、，雨水系统等。该资料为单体设计，底层管线出户设计至室外1.5米。
，共6张图。

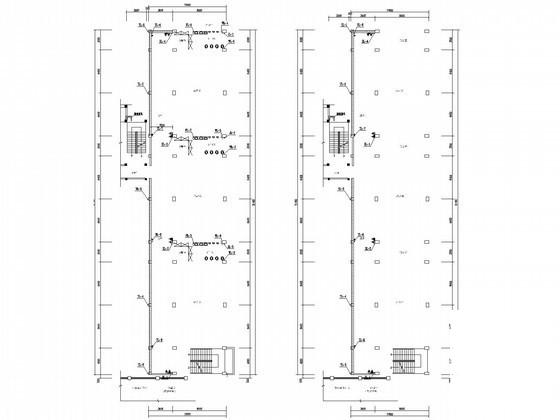

第 1 张图

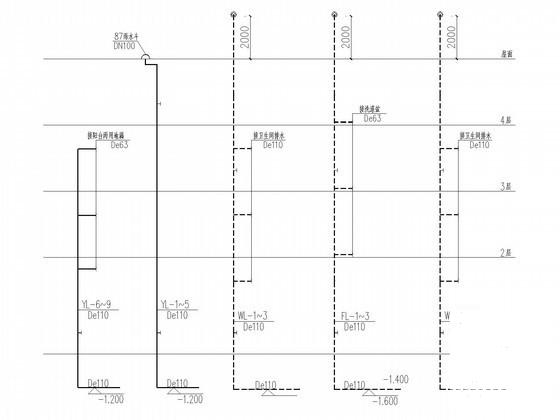

第 2 张图

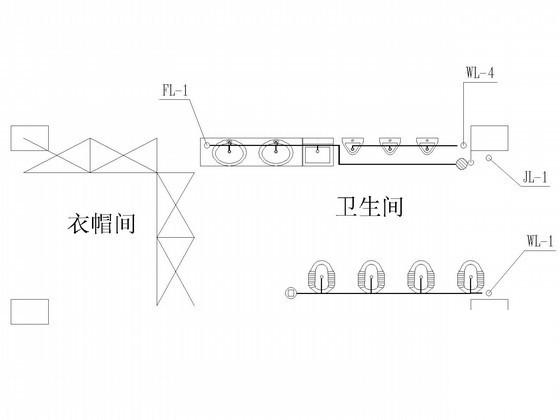

第 3 张图

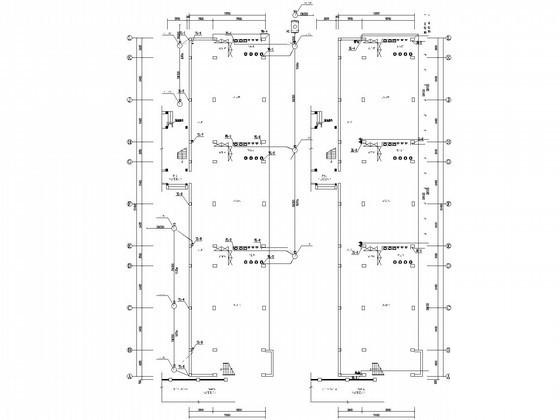

第 4 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
