3层幼儿园给排水CAD施工图纸设计（18个班）

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑地上层数：3层
• 出图日期：2006
• 建筑设计面积：4590.76平方米
• 设计阶段：施工图设计
• 供水方式：市政供水
• 供水分区：无
• 污废水排水体制：分流
• 设计内容：给排水, 消火栓, 灭火器
• 设置场所火灾危险等级：严重危险级Ⅰ级

附件详情

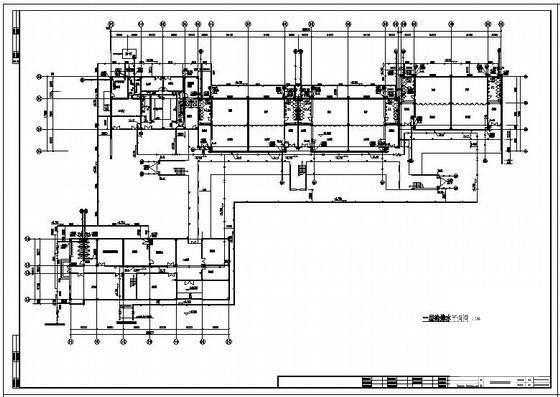

海南某幼儿园 给排水施工图 ，该项目为海南某幼儿园,规模为18班。总建筑面积4590.76m 共3层，建筑体积约16000m。高11.8m。该资料包含各层给排水平面图、卫生间大样图以及给排水系统图等等。

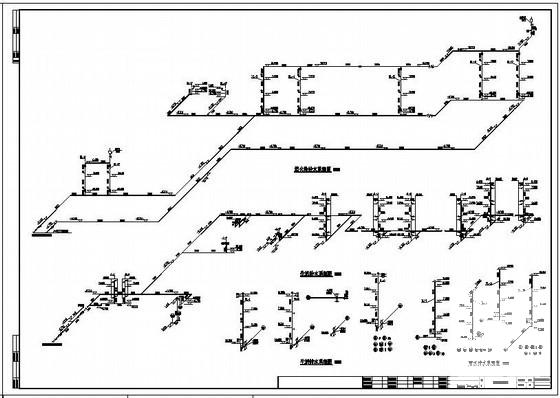

给水排水消火栓系统图

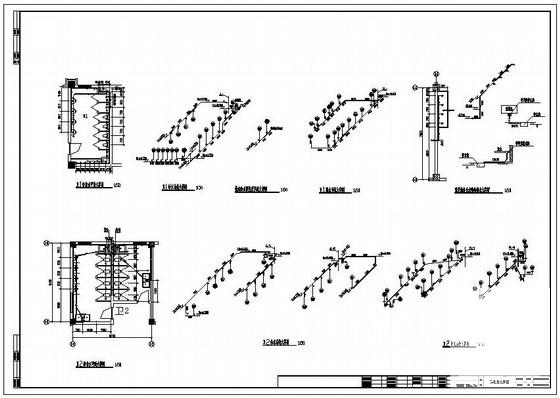

卫生间大样图

第 1 张图

第 2 张图

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
