设计说明：有
-
建筑类别：教育
-
建筑高度：多层建筑
-
建筑结构形式：钢筋混凝土结构
-
建筑面积：3354平方米
-
地上层数：3层
-
图纸设计深度：施工图
-
参考图纸：11张
-
图纸年代：近代
-
生活供水设计：生活给水系统
-
排水设计：消防排水
-
消防设计：室外消火栓系统, 室内消火栓系统, 灭火器配置系统
-
供水方式：市政供水
-
排水体制：污废合流
-
排水技术：重力排水
-
火灾危险等级：严重危险级Ⅰ级
-
消火栓用水量室外(L/S)：20
-
消火栓用水量室内(L/S)：15
-
特殊系统：太阳能热水系统
-
大样节点：水箱, 卫生间
-
热水供应方式：集中热水供应
附件详情
-
给排水设计说明
-
给排水平面图
-
屋顶太阳能设备基础图
-
太阳能系统管路
-
卫生间给排水大样图
-
水箱间给排水大样图
-
太阳能系统原理图
-
消火栓系统图
-
给水系统图
-
排水系统图
附件详情
该项目为幼儿园项目，该幼儿园共三层，建筑面积为3354平方米，建筑高度为12.5m。设计范围包括：给水、排水、
设计。系统设计包含：室内设消火栓系统、灭火器系统、给排水系统、太阳能供水系统、雨水系统。

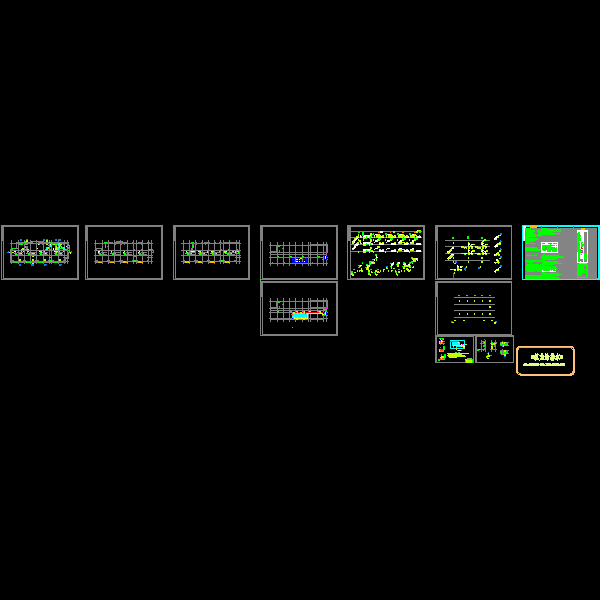

第 1 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
