双语幼儿园教研楼给排水消防CAD施工图纸

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：3600平方米
• 图纸设计深度：施工图
• 参考图纸：14张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 排水体制：雨污分流
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：15
• 大样节点：水箱,卫生间
• 项目所在地：江西

附件详情

• 施工图设计说明

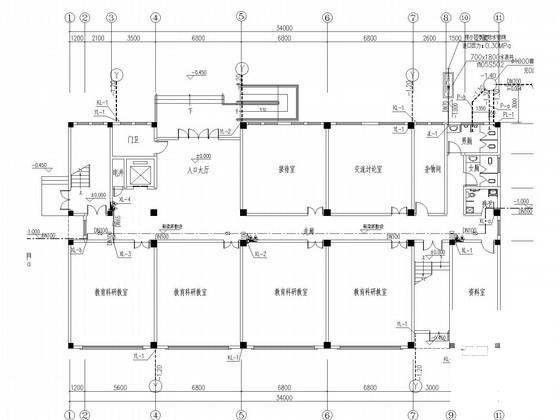

• 给排水平面图
• 消防水箱透视图
• 卫生间大样图
• 给水管线展开图
• 消火栓管线展开图
• 排水管线展开图

附件详情

该项目为学前教育科研楼，总建筑面积3600平方米，建筑最高高度为21.6米。属多层公建。该项目设计内容包括：给水系统、排水系统、消火栓系统、灭火器配置。
，共14张。

排水管线展开图

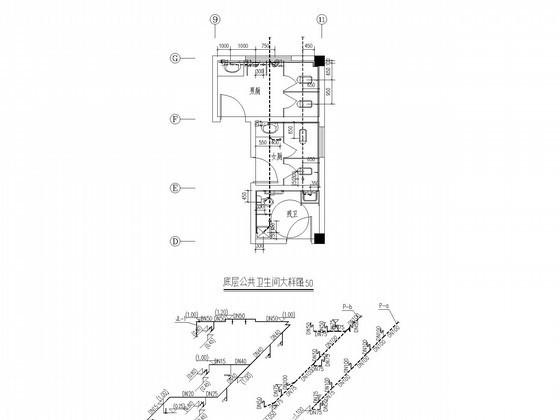

卫生间系统大样图

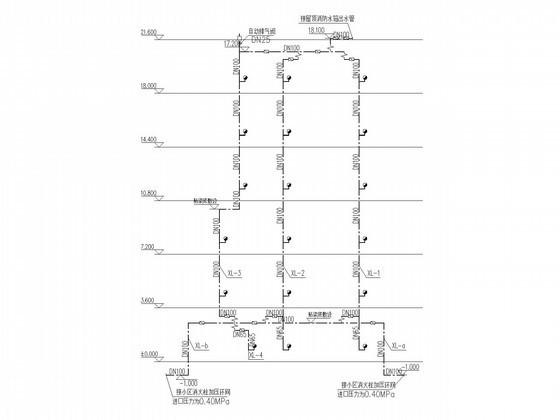

消火栓管线展开图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-21 11:10:16上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
