一份19层办公楼给排水消防CAD施工图纸

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：高层建筑
• 建筑地上层数：19层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：30张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统, 雨水系统
• 消防设计：室外消火栓系统, 室内消火栓系统
• 供水方式：分区供水
• 供水分区：两区
• 排水体制：污废合流
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 大样节点：水箱, 泵房, 卫生间

附件详情

• 设计说明
• 给排水平面图
• 卫生间给排水大样图
• 管井详图卫生间给排水大样图
• 卫生间排水管道系统图
• 生活水泵房 平面布置图
• 消防泵房平面布置图
• 水箱间平面布置图
• 给水系统图
• 排水系统图
• 消火栓给水系统图
• 自喷给水系统图
• 雨水系统图

附件详情

该项目为一类高层办公楼，设计内容包括给水系统，污水系统，雨水系统， 消防系统 ，喷淋系统。
，共30张。

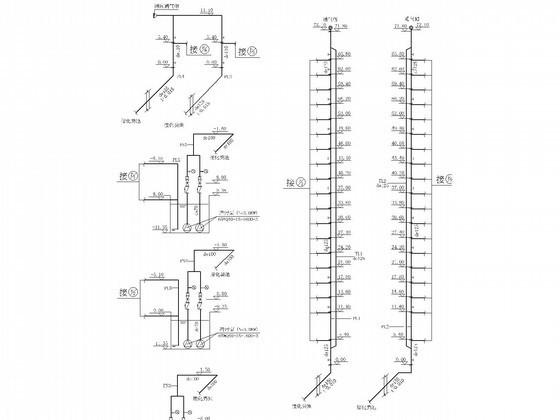

排水系统原理图

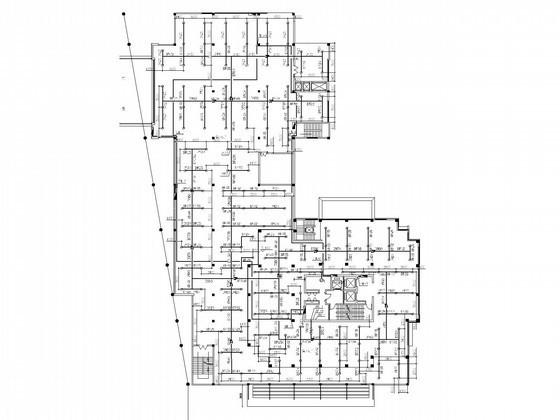

消防给排平面图

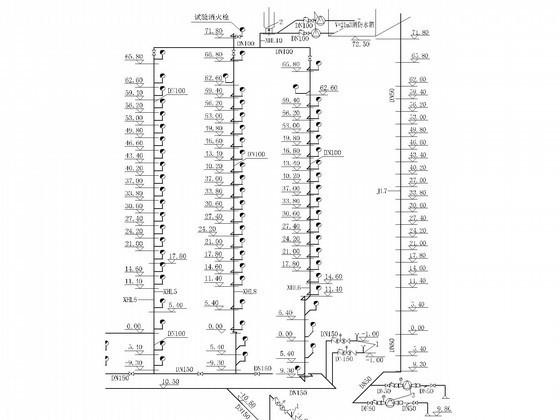

消火栓给水系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
