一份7层检察院办公楼给排水及消防设计CAD施工图纸

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：多层建筑
• 排水设计：污水系统

附件详情

• 设计及施工说明
• 主要设备一览表
• 给水系统图
• 消防系统 图
• 消防及生活水箱配管图
• 泵房平面图
• 消火栓及生活水泵系统图
• 集水坑排水系统图
• 给排水平面图
• 卫生间给水平面图
• 卫生间给水系统图
• 卫生间排水平面图
• 卫生间排水系统图

附件详情

一、项目概要：
该建筑物长51.2米 宽25.6米 七层检察院办公楼。
二、设计范围：
本办公楼包括建筑给水排水系统、消防系统、室内灭火器配置设计。
三、系统：
给水系统
排水系统
消防系统
共13张。

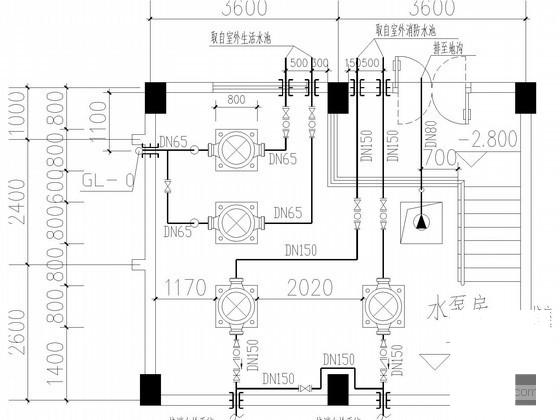

泵房平面图

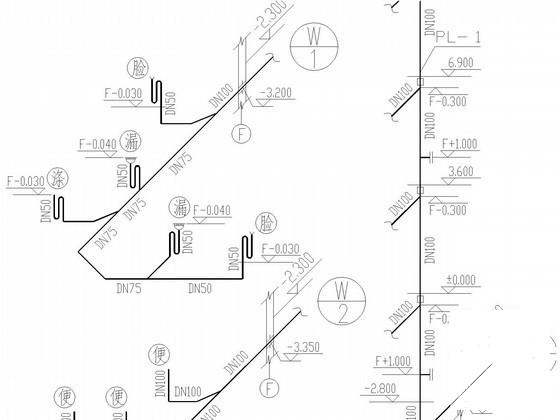

卫生间排水系统图

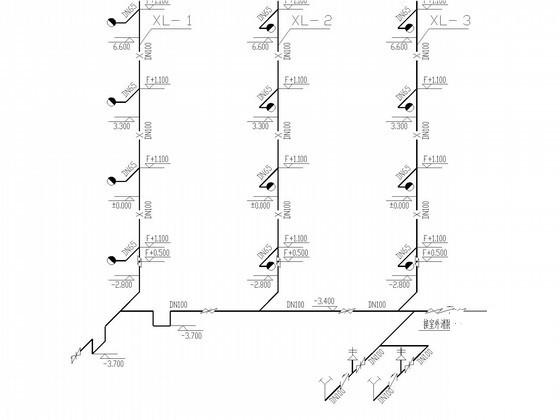

消防系统图

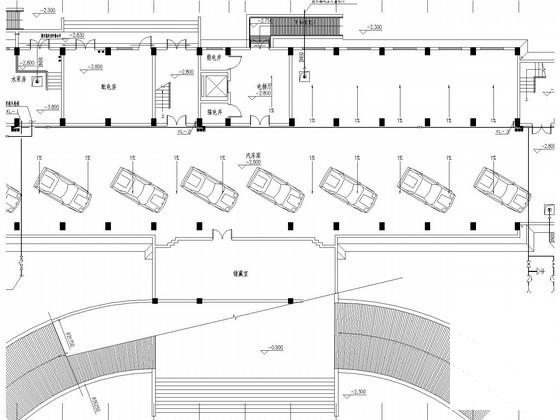

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
